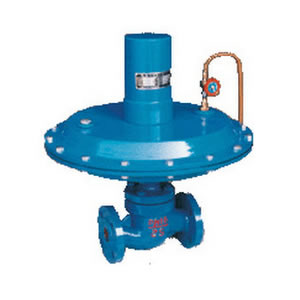

自力式差压调节阀ZZYW型

2016-08-10

ZZYW型自力式差压调节阀概述：
ZZYW型自力式微压、差压调节阀是一种无需外加能源，利用被控介质自身能量当动力源，引入执行机构膜室产生推力，控制节流元件运动达到自动调节。主要用于各种工业炉气体燃烧系统，控制甲、乙两种燃料混合比流量，达到理想的然料条件：用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节：用于各种油品、化学品、液体储罐气封。
主要技术参数：

公称通径DN（mm）	20	25	32	40	50	65	80	100
额定流量系数Kv	7	11	20	30	48	75	120	190
公称压力（MPa）	1.0 1.6
固有流量特性	快开
保证调压阀正常工作的最小压差P（MPa）	≥0.01
压力分段范围（KPa）	0.5～6 　　5～10　 9～15　 12～19　 18～25 　22～30　 28～35 　32～40　 38～50 　48～60　 58～72　 70～100
工作温度℃	≤80
适合介质	气体、蒸汽、低粘度液体
法兰尺寸、型式	PN10、16、GB9113-88凸式或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准） 
结构长度	按GB12221-89标准

主要性能指标：

控制精度％		±10
允许泄漏量	硬密封（L/H）	单座（Ⅳ级）：≤10-4阀额定容量：双座（Ⅱ级）、≤5×10-3×阀额定容量
	软密封（ml/min）	DN(mm)
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0.6	0.9	1.7	4.0		6.75

应用实例

许用介质与温度的关系：

公称通径（DN）			20	25	32	40	50	65	80	100
A	压力调节范围（Kpa）	0.5～30	φ394
		28～50	φ308				φ394
		48～100	φ308

外形尺寸

公称通径 DN	20	25	32	40	50	65	80	100
法兰距离L	185	200	205	222	254	276	298	352
执行器宽K	395
总高度H	456	465	470	470	480	490	490	510
导压管接口螺纹	M16×1.5
重量Kg	12	13	15	17	20	28	38	43

阀门主要零件及推荐使用温度范围：

零件名称		材料	温度范围
阀体、阀盖		HT200	-20～200℃
		ZG230-450	-40～450℃
		ZG1Cr18Ni9Ti	-250～550℃
		ZG0Cr18Ni12Mo2Ti	-250～550℃
阀芯、阀座		1Cr18Ni9Ti	-250～550℃
		0Cr18Ni12Mo2Ti	-250～550℃
		(增强)聚四氟乙烯	-20～200℃
		司太莱合金堆焊	-250～550℃
压力平衡元件	波纹管	18Ni12Mo2Ti	-160～300℃
压力平衡元件	弹簧	18Ni12Mo2Ti	-160～250℃
