自力式温度调节阀ZZWP

2016-08-10

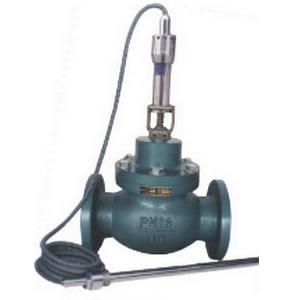

自力式温度调节阀概述

　 ZZWP型自力式温度调节阀是由温度传感器与控制阀两部分组成，是一种无需外来能源，利用被控介质自身温度变化进行自动调节的节能产品。产品适用于以各种气体、蒸汽、热水、油等为介质的各种热交换器中的温度自动控制。具有温度设定范围宽、调整方便、可连续进行温度设定、超温过栽保护、温度设定方便等优点。广泛应用于城市供热、采暖系统及电力、石油、冶金、制药、锅炉等工业部门。

自力式温度调节阀产品型号

类别	型号	类别	型号
单座加热调节器	ZZWP-16～40B	单座冷却调节器	ZZWP-16～40B
双座加热调节器	ZZWN-16～40B	双座冷却调节器	ZZWN-16～40B
套筒加热调节阀	ZZWM-16～40B	套筒冷却调节阀	ZZWM-16～40B
阀芯结构型式

自力式温度调节阀主要技术参数

1.控制阀主要技术参数

公称通径DN（mm）		20	25	32	40	50	65	80	100	125	150
额定流量系数Kv	单座、套筒	7	11	20	30	48	75	120	190	300	480
	双座		12	22	33	53	83	132	209	330	528
允许压差（MPa）		1.6							1.0	0.5
公称压力（MPa）
固有流量特性		快开
工作温度℃		≤300
适合介质		气体、蒸汽、低粘度液体
法兰尺寸、型式		PN10、16、GB9113-88凸式PN40凹式或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准） 
结构长度		按GB12221-89标准

自力式温度调节阀主要性能指标

控制精度％		±15
允许泄漏量	硬密封（L/H）	单座（Ⅳ级）：≤10^-4阀额定容量：双座、套筒（Ⅱ级）、≤5×10^-3×阀额定容量
	软密封（ml/min）	DN(mm)
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0.6	0.9	1.7	4.0		6.75
自力式温度调节阀可配附件

散热片、手动装置等。

自力式温度调节阀外形尺寸与重量

公称通径（DN）	20	25	32	40	50	65	80	100	125	150
L	150	160	180	200	230	290	310	350	400	480
H	500		540		580	640	700	750	820	950
L₁	430							630
L₂	350
d	25(护套直径φ28)
重量（Kg）	8	10	13	15	18	30	35	60	75	85
自力式温度调节阀使用介质与温度的关系

阀体材质	公称压力（MPa）	介质温度℃
		≤150	≤200	≤250	≤300	≤350	≤400	≤425	≤450
		最大工作压力（MPa）
HT200	1.0	1.0
HT200	1.6	1.6	1.5
ZG230-450	1.6	1.57	1.52	1.44	1.28	1.12	0.88	0.72
ZG1Cr18Ni9Ti	1.6	1.6	1.6	1.4	1.25	1.1	1.0	0.9	0.75
ZG0Cr18Ni12Mo2Ti	4.0	4.0	4.0	3.6	3.2	2.8	2.5	2.2	1.9
ZG0Cr18Ni12Mo2Ti	6.4	6.4	6.4	5.6	5.0	4.5	4.0	3.6	3.0

自力式温度调节阀 主要零件及推荐使用温度范围

零件名称		材料	温度范围
阀体、阀盖		HT200	-20～200℃
		ZG230-450	-40～450℃
		ZG1Cr18Ni9Ti	-250～550℃
		ZG0Cr18Ni12Mo2Ti	-250～550℃
阀芯、阀座		1Cr18Ni9Ti	-250～550℃
		0Cr18Ni12Mo2Ti	-250～550℃
		(增强)聚四氟乙烯	-20～200℃
		司太莱合金堆焊	-250～550℃
压力平衡元件	波纹管	18Ni12Mo2Ti	-160～300℃
压力平衡元件	弹簧	18Ni12Mo2Ti	-160～250℃
