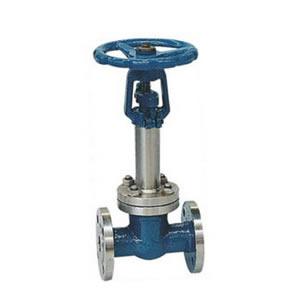

低温闸阀DZ40Y

2016-08-10

低温闸阀DZ40Y
低温闸阀
闸阀是最常用的截断阀之一,主要用来接通或截断管路中的介质,不适用于调节介质流量。闸阀适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道。
闸阀的主要优点:
(1)流体阻力小。闸阀闸体内部介质通道是直通的,介质流经闸阀时不改变其流动方向,因而流动阻力较小。
(2)启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比,闸阀的启闭较为省力。
(3)介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过,均能达到接通或截断的目的。便于安装,适用于介质的流动方向可能改变的管路中。
主要零件材料及性能规范

主要零部件 阀体
阀盖
碳钢 铬镍钛不锈钢 铬镍钼钛不锈钢 超低碳不锈钢 铬钼合金钢 低温碳钢
闸板
阀座
碳钢堆焊硬质合金或不锈钢 铬镍钛不锈钢
堆焊硬质合金
铬镍钼钛不锈钢
堆焊硬质合金
超低碳不锈钢 铬钼合金钢
堆焊硬质合金
不锈钢堆焊硬质合金
阀杆 铬不锈钢 铬镍钛不锈钢 铬镍钼钛不锈钢 超低碳不锈钢 铬钼合金钢 不锈钢
填料 石墨石棉盘根 浸聚四氟乙烯石棉盘根 柔性石墨石棉盘根 浸聚四氟乙烯石棉盘根
垫片 石棉垫片 不锈钢带四氟乙烯缠绕垫片 柔性石墨+不锈钢 聚四氟乙烯
阀杆螺母 高镍球铁/ZguAL10Fe3
主要参数 适用介质 水、蒸汽、油品 硝酸类 醋酸类 尿素、甲铵液等 水、蒸汽、石油及石油产品 氨气、液氨
适用温度℃ ≤425 ≤200 ≤200 ≤200 ≤550 -45~150

型号 公称 主要结构尺寸(mm) 阀体
材料
性能规范
通径    DN(mm) 压力    PN(MPa) D D0 L H 适用温度(℃) 适用介质
SFD46Z-40C150C 1/2" 150 89 140 108 345 LCB ≥-46 NH3丙烷
" 3/4" " 98 150 117 355 " " "
" 1" " 108 150 127 454 " " "
" 2" " 152 200 178 481 " " "
" 3" " 190 230 203 574 " " "
" 4" " 229 280 229 708 " " "
" 6" " 279 330 267 946 " " "
" 8" " 343 380 292 1118 " " "
" 10" " 406 460 330 1312 " " "
" 12" " 483 510 356 1547 " " "
" 14" " 533 560 381 1811 " " "
" 16" " 597 560 406 2002 " " "
" 18" " 635 610 432 2256 " " "
" 20" " 698 760 457 2532 " " "
" 24" " 813 810 508 3000 " " "
SFD101Z-40C150C 1/2" 150 89 140 108 405 LC3 ≥-101 乙烯等
" 3/4" " 98 150 117 415 " " "
" 1" " 108 150 127 514 " " "
" 2" " 152 200 178 591 " " "
" 3" " 190 230 203 634 " " "
" 4" " 229 280 229 768 " " "
" 6" " 279 330 267 1006 " " "
" 8" " 343 380 292 1128 " " "
" 10" " 406 460 330 1372 " " "
" 12" " 483 510 356 1607 " " "
" 14" " 533 560 381 1871 " " "
" 16" " 597 560 406 2062 " " "
" 18" " 635 610 432 2316 " " "
" 20" " 698 760 457 2592 " " "
" 24" " 813 810 508 3060 " " "
SFD196Z-40C150P 1/2" 150 89 140 108 405 ZGOCr18Ni9 ≥-196 液氨、乙烯、液化天然气等
