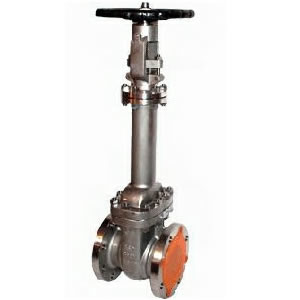

锻钢波纹管闸阀WZ41Y
2016-08-10
锻钢波纹管阀门有二种阀盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片 (304L夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖。按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊逶连接。
波纹管阀门设计结构特征:
波纹管阀门符合APl602。MSS-SP-118.B55352和ANSI B16.34,检验与测试按APl598。标志按MSS-SP-25
采用以下结构:
自定心压板压套式
螺栓连接,缠绕垫片密封式阀盖和螺纹连接,全焊密封式阀盖
整体式上密封座
承插端符合 ASME B16.11
螺纹端符合 (NPT)AMME B1.20.1
明杆支架型 (OS&Y)
阀杆带注脂阀
锻钢波纹管闸阀标准材质明细表
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
TypeAl05 | TypeA182 F22 | Type A182 f304(L) | Type A182 F316(L) | ||
l | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 阀座 | A276 420 | A276 304 | A276 3040 | A276 316(L) |
3 | 闸板 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
4 | 阀杆 | A182 F6a | A182 F304 | A182 304(L) A182 F316(L) | |
5 | 波纹管 | 304 | 304(L) | 316(L) | |
6 | 阀盖 | A105N | A182 F22 | A182 F304fLl | A182 F316(L) |
7 | 填料 | 柔性石墨 Flexl‘ble Graphite | A276 304 | ||
8 | 吊紧螺栓 /螺母 | A193 B8/A194 2H A193 B8/A194 4 | A193 B8/A194 B A193 V8/A194 8M | ||
9 | 填料压套 | A276 420 | A182 F304 | ||
10 | 填料压板 | A105N | A182 F304 | ||
1l | 阀杆螺母 | A276 420 | |||
12 | 手轮 | A197 | |||
13 | 加长套 | A105 A182 F22 Al 82 F304(L) A182 F316(L) | |||
14 | 下拖板 | A182 F304 A182 F304 A182 F304(L) Al 82 F316(L) | |||
15 | 上拖板 | A182 F304 A182 F304 | A1 82 F304(L) | A182 F316(L) | |
16 | 螺钉 | A276 420 | A182 F304 | ||
17 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
适用介质 | 水、蒸气、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | ||
适用温度 | -29℃~425℃ | -29℃~550℃ | -29℃~180℃ |
锻钢波纹管闸阀尺寸(mm)和重量(kg)
NPS | 缩径 | 3/8 | 1/2″ | 3/4″ | 1 | 1 1/4″ | 1 1/2″ | 2 |
全径 | 3/8 | 1/2″ | 3/4 | 1 | 1 1/4″ | 1 1/2″ | ||
L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | |
H(0PEN) | 220 | 220 | 225 | 244 | 321 | 321 | 347 | |
W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | |
重量 | 螺栓式 | 3.2 | 3.0 | 4.8 | 7.9 | 11.0 | 16.8 | 25.2 |
焊接式 | 3.0 | 2.8 | 4.8 | 7.0 | 9.6 | 13.5 | 20.25 |
