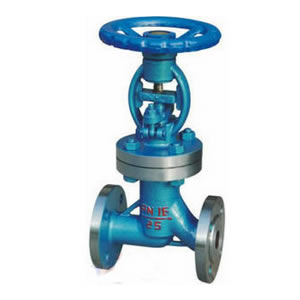

国标波纹管截止阀WJ41H

2016-08-10

截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
主要用途

国标波纹管截止阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
结构特点

1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，降低能源损失，提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观
技术规范

结构形式	BB-BG-OS&Y
驱动方式	手动
驱动方式	电动
设计标准	GB12235
结构长度	GB12221
连接法兰	GB9113、JB/T79、HG20596
试验和检验	JB/T9092、GB/T13927

产品性能规范

公称压力（MPa）	壳体试验压力（MPa）	密封试验压力 (MPa)	适用温度 (℃)
1.6	2.4	1.76	≤350℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

主要零部件材质

序号	名称	材质
1	阀体	WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
2	阀瓣	25、1Cr13、2Cr131Cr18Ni9Ti、 0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
3	轴销	25、1Cr13、2Cr131Cr18Ni9Ti、 0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
4	阀杆	25、1Cr13、2Cr131Cr18Ni9Ti、 0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
5	波纹管组件	1Cr18Ni9Ti、304、316、304L、316L
6	垫片	柔性石墨+不锈钢、PTFE
7	阀盖	WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
8	双头螺栓	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9	六角螺母	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10	填料	柔性石墨
11	填料压盖	WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
12	阀杆螺母	铜合金
13	手轮	WCB、QT400-18

规格尺寸表

型号	GWJ41-16
压力等级	PN16
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	13.5	19	26	36	46	74	102	168	270	420	620

型号	GWJ41-25
压力等级	PN25
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	14	20	27	37	48	77	105	172	3100	520	690

型号	GWJ41-40
压力等级	PN40
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	14.5	21	28	39	50	80	108	176	350	590	790
