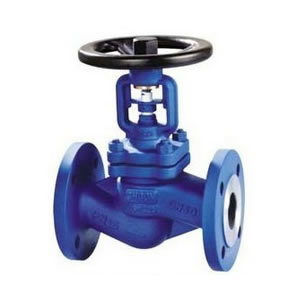

波纹管截止阀WJ41H
2016-08-10
波纹管密封截止阀是引进国外先进技术 、采用国外金属波纹管密封技术制造，高性能的弹性金属波纹管，伸缩疲劳寿命特别长。
波纹管截止阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加生产设备安全性，减少了维修费用及频繁的维修保养，还提供了清洁安全的工作环境。
应用范围：
波纹管截止阀适用于石油、化工、制药、化肥、电力等行业的各种工况管路上，用于切断或接通管路介质。
结构特点：
1.双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免。
2.结构合理、密封可靠、性能优良、造型美观。
3.没有流体损失，降低能源损失，提高工厂设备安全。
4.密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长，减少维修次数，降低经营成本。
5.坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件。
6.截止阀阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
7.阀杆升降位置指示更直观。
标准规范：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
零件材料与工况：
| 编号 | 型号 | WJ41H-16C WJ41H-25/40 | WJ41W-16/25P |
| 1 | 阀体 | WCB碳钢 | CF8CF8M不锈钢 |
| 2 | 阀盖 | WCB碳钢 | CF8CF8M不锈钢 |
| 3 | 密封面 | 304/F4 | 304/F4 |
| 4 | 阀瓣 | 2Cr/3Cr13 | 304/316 |
| 5 | 阀杆 | 2Cr/13Cr/304 | 304/316 |
| 6 | 手轮 | WCB碳钢 | WCB碳钢 |
| 7 | 填料 | 柔性石围墨 | |
| 8 | 垫片 | 304复合石墨垫片/缠绕式垫片/F4 | |
| 9 | 波纹管 | 304/316L | |
| 10 | 珠、锁片 | 304/316L | |
| 11 | 阀杆螺母 | 铜 | |
| 12 | 压盖 | WCB | 304 |
