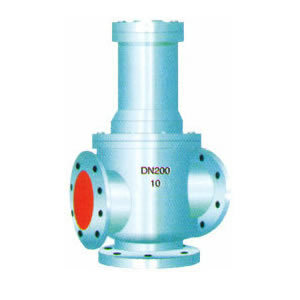

三通式排泥阀J647X、J747X

2016-08-10

三通式排泥阀用途：
本产品主要用于自来水公司各类水池，也可用以排除池底泥沙或污水还可安装在工作介质为水、气、油等工业管道中作截流用。

三通式排泥阀工作原理及性能特点：
本产品由液压缸和平衡角式三通截止阀两大部分组成，液压缸为动力、带动阀板升降，使阀体通道开启或关闭，以达到流体通断，本产品最大特点是如在同一水平的两个水池中间安装一只本产品就可以使两边水池同时排泥，节约投资等特点。

液压缸活塞密封采用V型橡胶，其密封性能好，经久耐用。其寿命达五年以上，经用户使用后的反馈信息有多达七年未更换者有之。阀板为软密封，关闭后密封性能好、永无渗漏、便于维修更换；如配以电磁换向阀、指控液压缸，则能实现远控和自控、也可以配电动等。若配手动装置，可以2~12台一排安装，同时控制开启或关闭，开启速度快，驱动压力低、压力源取之水厂本身压力，无需另加设备、节省人力物力、节约能源等优点。

三通式排泥阀标准规范：
法兰连接标准：GB/T13927-92
试压标准：GB/T13927-92

三通式排泥阀外形法兰连接尺寸表：

型号尺寸	J747X-1.0J647X-1.0						接管螺纹　G"
公称通径	H	H1	L	D	D1	Z-∮d	接管螺纹　G"
100	800	150	360	220	180	4-19	1/2"
150	940	170	400	285	240	8-23	1/2"
200	1000	190	460	340	295	8-23	1/2"
250	1200	220	560	395	350	12-23	1/2"
300	1350	270	590	445	400	12-23	3/4"
350	1500	300	650	505	460	16-23	3/4"
400	1620	325	700	565	515	16-28	1"
