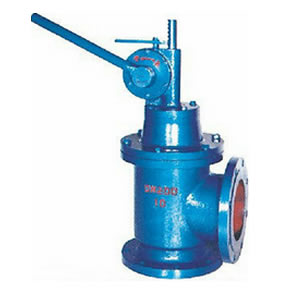

手动排泥阀SD44X型

2016-08-10

手动排泥阀概述：
SD44X型手动排泥阀主要安装于各类水池外，排除水池底部的泥沙用污水。SD44X手动型是由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启，相反就快速关闭。

【手动排泥阀工作原理】
SD44X手动型是由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启，相反就快速关闭。

【手动排泥阀外形尺寸、法兰连接尺寸】

公称通径DN（mm）\|尺寸（mm）\|型号	手动型SD44X-1.0
公称通径DN（mm）\|尺寸（mm）\|型号	H	L1	L2	D	D1	z-фd
150	670	175	145	280	240	8-23
200	760	225	185	335	295	8-23

【手动排泥阀技术参数】

公称压力	适用温度	手动型适用介质	阀标材料	阀瓣材料	阀体齿轮材料
PN1.0MPa	常温	水、污水、泥沙	不锈钢	衬胶板NBR	HT200
