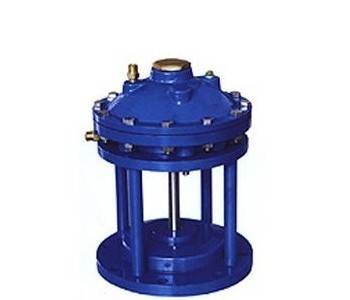

池底排污阀JM742

2016-08-10

池底排污阀特点：
池底排污阀的启闭速度快，排污效果好；利用自来水压力源、液动启闭阀门，投资少，降低设备投资费；编程PLC控制程序，可实现远控、自控、集中控制管理，减轻工人劳动强度；无噪音，阀门简便，省安装费、省维修费。可实行信号反馈，在中控室便可了解阀门的开启状况。

池底排污阀采用主要标准：
1、设计制造按GB/T12237-1989的规定。
2、检验和试验按GB/T13927-1992的规定。
3、法兰尺寸按JB79-59的规定。
4、压力--温度等级按GB9131的规定。
5、压缩弹簧按GB/T1239.2的规定。
6、结构长度按JB/T6900-93的规定。
7、标志按GB/T12220-1989的规定。

池底排污阀性能规范：

型号
压力	1.6	2.5	4.0
适用温度	≤350℃
适用介质	水、蒸气

池底排污阀主要零件材料：

零件名称	材料
阀体阀盖	铸钢WCB
阀杆齿轮轴	铬不锈钢2Cr13
阀瓣阀座	铬不锈钢2Cr13
填料	石墨石棉绳
手柄	铸钢WCB
弹簧	磷铜丝

池底排污阀外形尺寸和连接尺寸：

DN（mm）	PN（MPa）	D	D1	D2	L	B	F	H	L1	H	D	F1	z-Φ
40	1.6	145	110	85	230	18	3	150	225	260			4-18
	2.5	145	110	85	230	18	3	150	225	260			4-18
	4.0	145	110	85	230	18	3	150	225	260	76	4	4-18
50	1.6	160	125	100	250	20	3	157	225	267			4-18
	2.5	160	125	100	250	20	3	157	225	267			4-18
	4.0	160	125	100	250	20	3	157	225	267	88	4	4-18
