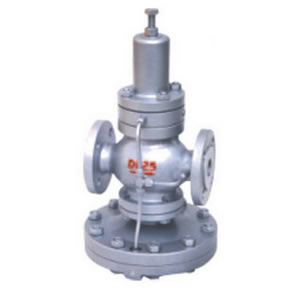

先导式超大膜片高灵敏度减压阀YD43H

2016-08-10

结构特点和用处
　本系列减压阀是参考国外同类产品研制开发的，属于直接作用式薄膜弹簧减压阀，其突出特点是大大加大了膜片工作面积，因此，和同类减压阀相比，膜片对下游压力变化的传感特别明显，下游压力的微小变化（例如0.01MPa）都将引起膜片和阀芯明显的调节动作，从而大大提高了稳压功能。
　本系列的产品特别适用于进口压力变化大，出口流量变化大，需要出口压力较好稳定的管路。主要技术参数

公称压力(Mpa)	1.6
壳体试验压力(Mpa)*	2.4
密封试验压力(Mpa)	1.6
最高进口压力(Mpa)	1.6
出口压力范围(Mpa)	0.03-1.0
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
渗漏量	GB12245-1989

主要零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
膜片	1Cr18Ni9Ti
调节弹簧	60Si2Mn

流量系数(Cv)

DN	15(1/2")	20(3/4")	25(1")	32(1-1/4")	40(1-1/2")	50(2")
Cv	1.2	2.2	4	7	12	19

连接尺寸

DN	G	L	H1	H	D
15(1/2")	Rc1/2"	95	55	170	100
20(3/4")	Rc3-4"	95	55	170	100
25(1")	Rc1"	100	60	190	120
32(1-1/4")	Rc1-1/4"	165	75	220	150
40(1-1/2")	Rc1-1/2"	190	90	250	180
50(2")	RG2"	200	110	300	220
