当前位置:首页 > 产品展示 > 止回阀

不锈钢旋启式止回阀H44W/H

2016-08-10

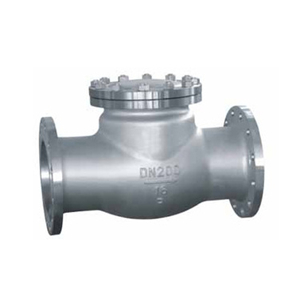

不锈钢旋启式止回阀H44W/H
不锈钢旋启式止回阀H44W/H产品简介:
不锈钢旋启式止回阀H44W/H又称单向阀或
逆止阀,主要作用是防止管路中的介质倒流过来。水泵吸水关的底阀也是属于止回阀类的。
启闭件主要靠的是介质流动和力量的自行开启或关闭,以防止介质倒流的阀门叫做止回阀。止回阀属于自动阀类的,主要用在介质单向流动的管道上,只能允许介质向一个方向的流动,以防止发生的事故。
不锈钢旋启式止回阀H44W/H产品用途:
法兰连接的旋启式止回阀适用于公称压力PN1.6-16.0MPa,工作温度-29-550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上。适用介质为:水、油品、蒸汽、酸性介质等。
不锈钢旋启式止回阀H44W/H
产品结构与特点
1、选材考究,符合国内、外相关标准,材料的全面质量高。
2、密封副配对先进合理,阀瓣、阀座密封面采用铁基合金或司太立(Stellite)钴基硬质合金堆焊面成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全,垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
不锈钢旋启式止回阀H44W,H结构
主要零件材料和主要用途:

阀体 阀盖 阀瓣 阀座 适用介质 适用温度
(≤℃)
WCB WCB+D507Mo WCB+D577 水、油品、蒸汽 425
ZG1Cr18Ni9Ti 0Cr18Ni9+
Stellite12
0Cr18Ni9+
Stellite6
销酸类 200
ZG1Cr18Ni2Mo2Ti CF8M+Stellite12 ZG1Cr18Ni2Mo2Ti 磷酸、醋酸类、混酸 200
ZG00Cr17Ni14Mo2 CF3M+Stellite12 CF3M+Stellite6 尿素、甲铵液、磷酸 200
ZG1Cr5Mo ZG1Cr5Mo+
Stellite12
ZG1Cr5Mo+
Stellite6
水、油品、蒸汽 550
主要外形尺寸和连接尺寸(mm)
公称通径DN L D D1 D2 b Z-Φd H WT(Kg)
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I
50 230 160 125 100 16 4-Φ18 135 21
65 290 180 145 120 18 4-Φ18 142 28
80 310 195 160 135 20 8-Φ18 165 38
100 350 215 180 155 20 8-Φ18 180 58
125 400 245 210 185 22 8-Φ18 210 92
150 480 280 240 210 24 8-Φ23 233 130
200 500 335 295 265 26 12-Φ23 304 210
250 550 405 355 320 30 12-Φ25 348 294
300 650 460 410 375 30 12-Φ25 390 367
350 750 520 470 435 34 16-Φ25 430 410
400 850 580 525 485 36 16-Φ30 468 461
450 950 640 585 545 40 20-Φ30 523 570
500 1025 705 650 608 44 20-Φ34 525 850
H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I
50 230 160 125 100 20 4-Φ18 160 22
65 290 180 145 120 22 8-Φ18 175 29
80 310 195 160 135 22 8-Φ18 185 38
100 350 230 190 160 24 8-Φ23 220 61
125 400 270 220 188 28 8-Φ25 248 96
150 480 300 250 218 30 8-Φ25 276 132
200 550 360 310 278 34 12-Φ25 350 213
250 650 425 370 332 36 12-Φ30 410 297
300 750 485 430 390 40 16-Φ30 430 372
350 850 550 490 448 44 16-Φ34 518 415
400 950 610 550 505 48 16-Φ34 560 480
450 1025 660 600 555 50 20-Φ34 582 610
500 1150 730 660 610 52 20-Φ41 618 920
主要外形尺寸和连接尺寸(mm)
公称通径DN L D D1 D2 D6 b f f2 Z-Φd H WT(Kg)
H44H-40H44W-40 H44W-40P H44W-40R H44W-40I 凹凸法兰
50 230 160 125 100 88 20 3 4 4-Φ18 169 22
65 290 180 145 120 110 22 3 4 8-Φ18 173 20
80 310 195 160 135 121 22 3 4 8-Φ18 185 38
100 350 230 190 160 150 24 3 4.5 8-Φ23 220 61
125 400 270 220 188 176 28 3 4.5 8-Φ25 248 96
150 480 300 250 218 204 30 3 4.5 8-Φ25 270 132
200 550 375 320 282 260 38 3 4.5 12-Φ30 342 213
250 650 445 385 345 313 42 3 4.5 12-Φ34 401 297
300 750 510 450 408 364 46 4 4.5 16-Φ34 423 372
350 850 570 510 465 422 52 4 5 16-Φ34 455 415
400 950 655 585 535 474 58 4 5 16-Φ41 510 480
      H44H-64 H44W-64 H44W-64P H44W-64R H44W-64I 凹凸法兰
50 300 175 135 105 88 26 3 4 4-Φ23 177 27
65 340 200 160 130 110 28 3 4 8-Φ23 197 37
80 380 210 170 140 121 30 3 4 8-Φ23 212 57
100 430 250 200 168 150 32 3 4.5 8-Φ25 248 89
125 500 295 240 202 176 36 3 4.5 8-Φ30 296 135
150 550 340 280 240 204 38 3 4.5 8-Φ34 330 184
200 650 405 345 300 260 44 3 4.5 12-Φ34 385 266
250 775 470 400 352 313 48 3 4.5 12-Φ41 445 396
300 900 530 460 412 364 54 4 4.5 16-Φ41 474 643
350 1025 595 525 475 422 60 4 5 16-Φ41 514 815
400 1150 670 585 525 474 66 4 5 16-Φ48 616 1234
