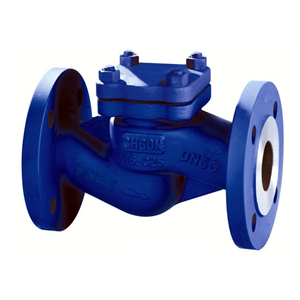

H41H/W德标升降式止回阀

2016-08-10

H41H/W德标升降式止回阀简介：
H41H/W德标升降式止回阀的启闭件主要靠的是介质流动和力量的自行开启或关闭，主要以防止介质倒流的。德标升降式止回阀是可以自动阻止流体倒流的阀门。阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当止回阀进口侧的压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。止回阀属于自动阀类的，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。德标止回阀适用于公称压PN1.6-4.0MPa,工作温度-20℃-350℃的石油、化工、制药、化肥、电力工业等各种工况的管路上，切断或接通管路介质。
H41H/W德标升降式止回阀特点：
1、维修很方便、外形很流畅、精致很美观、经久又耐用
2、应用的场合有：电站、天然气、氨、冷冻系统、热油系统、热水等场所。
3、阀门采用标准：结构长度标准：DIN3202；法兰标准：DIN2543-DIN2546；阀门试验检验标准：DIN3230-75

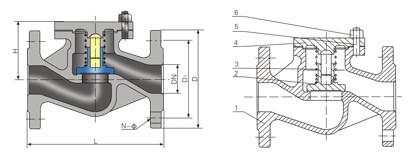

H41H/W德标升降式止回阀结构图：

产品性能规范：

压力等级		常温试验压力（Mpa）
		壳体	密封	低气压密封
公称压力（Mpa）	1.6	2.4	1.76	0.6
	2.5	3.75	2.75	0.6
	4.0	6.0	4.4	0.6
适用温度		-29~425℃
适用介质		水. 蒸汽. 热油. 油品等

主要零部件材质：

序号	名称	材质
1	阀体	WCB CF8.CF8W CF3. CF3M
2	阀瓣	25 1Cr13 2Cr13 1Cr18Ni9TioCr18Ni12Mo2Ti
3	阀盖	1Cr18Ni9Ti. 304. 316. 304L .316L
4	弹簧	WCB CF8.CF8W CF3. CF3M
5	双头螺栓	ASTM A193-B7 .A193-B8.A193-B8M
6	六角螺母	ASTM A194-B2. A194-8. A194-8M

主要外形尺寸.重量.KV值:

型号	H41H/W
压力级	PN16.25.40
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
H	70	70	80	80	85	95	110	130	155	165	214	285	325	365	680	780
Kv	5.7	7.8	11.8	17.9	27.5	48	77.6	19	168	251	389	664	1017	1446	1850	2890
PN16重量（Kg）	2.4	3	3.8	5.7	7.4	10.3	15.2	20.4	31	49	69	132	198	278	358	485
PN25重量（Kg）	3.5	4.4	5	6	8	11	16	21	32	51	70	136	218	330	378	500
PN40重量（Kg）	3.8	4.9	5.9	7	10.4	12.3	22.7	28.5	40	64	90	170	240	370	420	520
