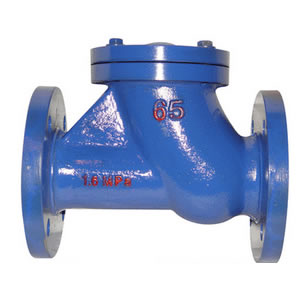

球形止回阀HQ41X
2016-08-10
无磨损球形止回阀采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门。消声式关闭，不产生水锤，密封性能好。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小50%。水平或垂直安装均可，可用于冷水、热水、工业及生活用水管网系统中，更适用潜水排水污泵，介质温度为≤80℃。
二、球形止回阀主要技术参数：
| 型呈 | 公称压力（NPa） | 试验压力（NPa） | 工作温度 | |
| 壳体 | 密封 | |||
|
HQ41X-10/16 HQ44X-10/16 HQ45X-10/16 |
1.0 | 1.5 | 1.1 | ≤80℃ |
| 1.6 | 2.4 | 1.76 | ||
三、球形止回阀主要连接外型尺寸：
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 216 | 214 | 293 | 305 | 381 | 4063 | 495 | 622 | 698 | 787 |
| H(mm) | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 800 |
