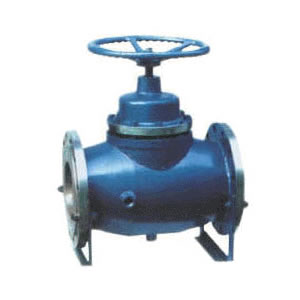

保温柱塞截止阀BUJ41H
2016-08-10
新结构法兰连接可保温柱塞截止阀是立正阀门公司历年来在生产中种性能的特殊阀门中筛选出一种具有代表性新结构阀门。近年来经用户使用反馈信息中实践证明与实际经验根据柱塞阀的使用性能及技术与工艺上改进设计研制成功，是柱塞阀、截止阀、闸阀的更新换代推陈出新产品，填补了无泄漏管道蒸汽阀门的更佳启闭装置，深受新老用户的好评而推荐使用。
二、保温柱塞截止阀特点：
1、该升杆式活塞阀结构简单科学、安全可靠，启闭特别轻松灵活，操作省力与柱塞阀相比启闭轻、快等优点。
2、密封性能独特无泄漏，活塞具有金属与非金属多层密封结构组成的双效功能。
3、一体式阀座(缸套)径向锥形密封面，高度高、接触面积大、性能好。
4、活塞环根据不同的适用介质选用材料能全面提高了它的使用范围，耐高温、耐磨、耐腐、回弹性能强等，经长时间使用，活塞环如有磨损维护时可调压增大原始状态。
5、维修更换活塞环技术工艺简单方便，阀体无需拆离管道则停汽后卸下阀盖总成即可更换新活塞环重复性使用等特点。
三、保温柱塞截止阀结构性能及原理：
1、保温柱塞截止阀由阀体、阀盖、压盖、阀杆、阀塞、阀塞盖、活塞环、一体缸套(阀座)升杆螺母、平面轴承、手轮、伞齿轮等部件组成，由于轮旋转升杆式带动活塞使之在锥形缸套内外之间对位上下往复运动完成它的关闭与开启。
2、它的缸套结构锥形在缸套(阀座)锥圆形内根据适用介质分别堆焊了不锈合金钢或硬质合金，堆焊层硬度可达HRC40，经镗研磨而成。
3、阀塞与活塞环的密封结构具有金属与非金属的多层密封组成，当一道活塞环在长时间的使用操作中受磨损已调压至零位调压已失效时，因此第二道金属截止式锥形活塞起着同时密封作用，故此活塞阀的使用寿命长达普通阀门的数倍，所以在使用过程中无需特别保养而保持不漏，能实现了无泄漏管道的更佳启闭装置的选择，对节约能源减少劳力及环境污染具有明显的应用。
四、保温柱塞截止阀主要零件及材料：
| 型号规格 |
通径 DN(mm) |
试验压力PN(MPa) (1.6-6.4) |
主要技术性能 | 阀门材料选用 | |||||||||
| 壳体 | 密封 |
适用 介质 |
适用 温度 (℃) |
阀体 阀盖 机架 |
活塞盖 |
阀杆 活塞 |
缸套 堆焊 |
垫料 |
丝杆 螺母 |
活塞盖 螺栓 弹垫 |
手轮 | ||
| HSFJ41HHSFZ41H | 40-600 |
2.4 3.75 6.0 |
1.76 2.75 4.4 (气密0.6) |
水 蒸汽 气 油品 酸类等 |
120- 380 |
WCB HT200 QT450-10 304 316 316L |
WCB 304 316 316L |
2Cr13 304 316 316L |
A102 (308) (Y)合金 |
金属 不锈钢 缠绕 石墨 |
铜 H62 |
1Cr18Ni9Ti (304) |
灰铸铁 马钢 |
| 型号规格 |
公称压力 PN(MPa) |
试验压力ps(MPa) |
使用温度 ≤(℃) |
适用介质 | |
| 壳体 | 密封 | ||||
| HSF41H-FX-16C | 1.6 | 2.4 |
1.76 (气密) O．6 |
180-320℃ | 水、蒸汽、气、油品等 |
| HSF41H-PPL-16P | 280-320℃ | ||||
| HSF41W-FX-16P | 180-320℃ | 水、蒸汽、气、油品等弱腐蚀介质类 | |||
| HSF41W-PPL-16R | 280-320℃ | 硝、醋酸类 | |||
| HSF41W-SF-16R3 | 150-200℃ | 尿素等强腐蚀介质类 | |||
| HSF41H-PTEF-16C | 180-200℃ | 水蒸汽油品等 | |||
| HSF41H-S×-16Z | 120-180℃ | 水蒸汽、气等(不耐油) | |||
| 公称压力PN(MPa) |
公称通径 DN(mm) |
尺寸(mm) |
重量 (kg) |
||||||||
| L | D | D1 | D2 | b | Z-φd | H | H1 | Do | |||
| 1.6 | 40 | 200 | 145 | 110 | 85 | 18 | 4-φ18 | 190 | 230 | 160 | 12.5 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-φ18 | 205 | 245 | 180 | 16 | |
| 65 | 290 | 180 | 145 | 120 | 20 | 4-φ18 | 245 | 305 | 200 | 26 | |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-φ18 | 285 | 365 | 240 | 35 | |
| 100 | 350 | 215 | 180 | 155 | 24 | 8-φ18 | 320 | 405 | 280 | 32 | |
| 125 | 400 | 245 | 210 | 185 | 26 | 8-φ18 | 340 | 415 | 320 | 64 | |
| 150 | 480 | 280 | 240 | 210 | 28 | 8-φ23 | 410 | 510 | 350 | 110 | |
| 200 | 600 | 335 | 295 | 265 | 30 | 12-φ23 | 530 | 650 | 450 | 168 | |
| 250 | 650 | 405 | 355 | 320 | 32 | 12-φ25 | 560 | 700 | 500 | 245 | |
| 300 | 750 | 460 | 410 | 375 | 34 | 12-φ25 | 670 | 850 | 550 | 580 | |
| 350 | 780 | 520 | 470 | 435 | 38 | 16-φ25 | 680 | 870 | 600 | 670 | |
| 400 | 914 | 580 | 525 | 485 | 40 | 16-φ30 | 820 | 1050 | 700 | 720 | |
| 450 | 1050 | 640 | 585 | 545 | 40 | 20-φ30 | 1100 | 1250 |
带伞齿 轮传动 装置 |
1340 | |
| 500 | 1150 | 705 | 650 | 608 | 44 | 20-φ34 | 100 | 1650 | 1400 | ||
| 600 | 1350 | 840 | 770 | 718 | 48 | 20-φ41 | 1480 | 1800 | 1750 | ||
