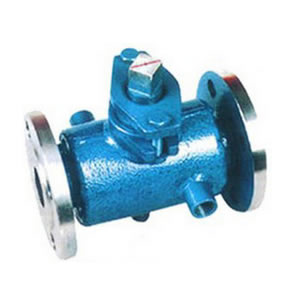

二通保温旋塞阀BX43W
2016-08-10
二通保温旋塞阀产品介绍：
旋塞阀的启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。钢制旋塞阀主要供开启和关闭管道和设备介质之用。二通保温旋塞阀应用范围：
二通保温旋塞阀主要应用于化工、石油、制药、冶金等行业的系统管路中，主要作用是输送在常温状态下会凝固、易结晶的介质。保温旋塞阀性能规范
| 型号 |
公称压力 PN（MPa） |
试验压力PS（MPa） |
工作压力 P（MPa） |
适用介质 |
工作温度 （℃） |
|
| 壳体 | 密封 | |||||
| BX43W-1.0P | 1.0 | 1.5 | 1.1 | 1.0 | 硝酸类等 | ≤250 |
| BX43W-1.0C | 1.0 | 1.5 | 1.1 | 1.0 | 非腐蚀、弱腐蚀 | ≤200 |
二通保温旋塞阀结构特点：
1、保温旋塞阀适用于经常操作，启闭迅速、轻便。2、二通保温旋塞阀流体阻力小。
3、保温旋塞阀结构简单，相对体积小，重量轻，便于维修。
4、二通保温旋塞阀密封性能好。
5、旋塞阀不受安装方向的限制，介质的流向可任意。
6、二通保温旋塞阀无振动，噪声小。
二通保温旋塞阀标准规范：
设计制造标准：GB/T 22130-2008结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
二通保温旋塞阀零件材料与工况：
| 零件名称 | 阀体、塞子 | 填料 |
|
XB43W-1.0P XB43W-1.0R |
不锈钢 | 石墨盘根+304 |
| XB43W-1.0C | 铸钢 |
二通保温旋塞阀主要尺寸及重量：
| 口径（DN） | L | D | D1 | D2 | z-φd | |
| 20 | 90 | 150 | 105 | 75 | 55 | 4╳14 |
| 25 | 110 | 160 | 115 | 85 | 65 | 4╳14 |
| 32 | 115 | 190 | 135 | 100 | 78 | 4╳18 |
| 40 | 150 | 200 | 145 | 110 | 85 | 4╳18 |
| 50 | 170 | 220 | 160 | 125 | 100 | 4╳18 |
| 65 | 220 | 280 | 180 | 145 | 120 | 4╳18 |
| 80 | 250 | 300 | 195 | 160 | 135 | 4╳18 |
| 100 | 300 | 340 | 215 | 180 | 155 | 8╳18 |
| 125 | 350 | 245 | 210 | 185 | 8╳18 | |
| 150 | 400 | 280 | 240 | 210 | 8╳23 | |
| 200 | 450 | 335 | 295 | 265 | 8╳23 | |
| 250 | 530 | 390 | 350 | 320 | 8╳23 | |
| 300 | 580 | 440 | 400 | 368 | 8╳23 | |
