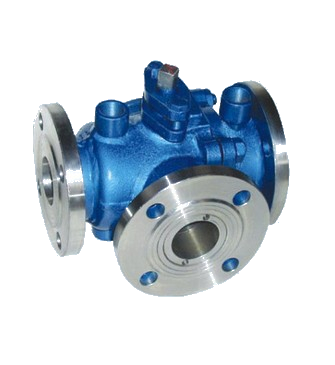

T型三通保温球阀BQ45F

2016-08-15

T型三通保温球阀BQ45F
T型三通保温球阀国标连接尺寸和外形
PN1.6MPa
型号 公称通径
DN(mm)		 尺寸(mm)
L L2 D D1 D2 b f Z-d H W
Q45F-16C
(P)
(R)		 15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 240
65 260 130 180 145 120 16 3 4-18 193 270
80 280 140 195 160 135 20 3 8-18 217 350
100 320 160 215 180 155 20 3 8-18 245 500
125 380 190 245 210 185 22 3 8-18 282 600
150 440 220 280 240 210 24 3 8-23 319 1000
200 550 260 335 295 265 26 3 12-23 380 1300
250 670 310 405 355 320 30 3 12-25 460 1700
300 720 370 460 410 375 30 3 12-25 520 2100


T型美标连接尺寸和外形150Lb

公称通径DN 尺寸(mm)
(in) (mm) L D D1 D2 b f Z-φd H LO
1/2 15 140 89 60.5 35 10 1.6 4-φ15 55 130
3/4 20 165 98 70 43 11 1.6 4-φ15 55 130
1 25 165 108 79.5 51 12 1.6 4-φ15 70 140
11/4 32 220 117 79 64 13 1.6 4-φ15 75 180
11/2 40 250 127 98.5 73 15 1.6 4-φ15 90 220
21/2 50 260 152 120.5 92 16 1.6 4-φ19 104 260
2 65 320 178 139.5 105 18 1.6 4-φ19 153 350
3 80 320 190 152.5 127 19 1.6 4-φ19 187 400
4 100 370 229 190.5 157 24 1.6 8-φ19 206 500
5 125 510 254 216 186 24 1.6 8-φ22 252 600
6 150 510 279 241.5 216 26 1.6 8-φ22 244 1000
8 200 580 373 298.5 270 29 1.6 8-φ22 283 1300
10 250 670 406 362 324 31 1.6 12-φ25 345 1600
12 300 720 483 432 381 32 1.6 12-φ25 420 2100
