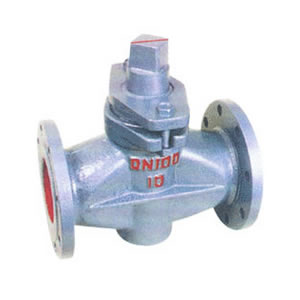

二通铸铁旋塞阀X43W

2016-08-10

二通铸铁旋塞阀X43W
二通铸铁旋塞阀规格型号:
型号 公称压力
PN(MPa)
试验压力PS(MPa) 适用介质 工作温度(℃)
壳体 密封
X43W-1.0 1.0 1.5 1.1 煤气、油品 ≤100

型号 公称通径
DN(mm)
尺寸(mm)
L D D1 D2 f b z-φd □s h H
X43W-1.0 15 80 95 65 45 2 14 4-φ14 14 26 99
20 90 105 75 55 2 16 4-φ14 14 34 124
25 110 115 85 65 2 16 4-φ14 17 38 133
32 115 135 100 78 2 18 4-φ18 18 45 152
40 150 145 110 85 3 18 4-φ18 26 55 212
50 170 160 125 100 3 20 4-φ18 28 74 260
65 220 180 145 120 3 20 4-φ18 32 82 295
80 250 195 160 135 3 22 4-φ18 40 95 327
100 300 215 180 155 3 26 8-φ18 45 135 425
125 350 245 210 185 3 24 8-φ18 54 154 482
150 400 280 240 210 3 24 8-φ23 62 172 512
200 450 335 295 265 3 24 8-φ23 75 195 605
250 530 390 350 320 3 28 12-φ23 85 230 660
300 580 440 400 368 4 30 12-φ23 100 263 760

二通铸铁旋塞阀主要零件材料
零件名称 阀体 塞子 填料压盖 填料
X43W-1.0 铸铁 铸铁 铸铁 油浸石棉盘根
柔性石墨
