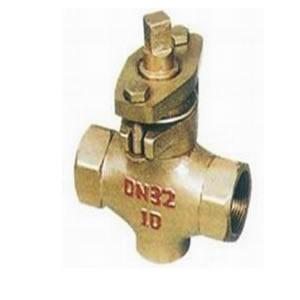

二通内螺全铜旋塞阀X13W

2016-08-10

二通内螺全铜旋塞阀概述：
X13W-1.0T二通内螺全铜旋塞阀的启闭件是一个有孔的圆柱体，圆柱体与阀杆绕垂直于通道的轴线旋转，从而达到启闭通道的目的。主要供开启和关闭管道和设备介质之用。主要优点：适用于经常操作，启闭迅速、轻便。流体阻力小。结构简单，相对体积小，重量轻，便于维修。密封性能好，不受安装方向的限制，介质的流向可任意。无振动，噪声小。

二通内螺全铜旋塞阀主要性能规范：

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
		壳体	密封
X13W-1.0T	1.0	1.5	1.1	水、蒸汽、油品	≤100

二通内螺全铜旋塞阀主要尺寸

公称通径 DN（mm）	管螺纹 G	尺寸（mm）
公称通径 DN（mm）	管螺纹 G	L	□S	□S1	h2	H
15	1/2	85	30	12	26	99
20	3/4	90	36	16	34	124
25	1	110	46	18	38	133
32	11/4	130	55	18	45	152
40	11/2	150	60	26	55	212
50	2	170	75	28	74	260
65	21/2	220	90	32	82	295
80	3	250	105	36	125	327
100	4	300	140	46	135	425

二通内螺全铜旋塞阀主要材料

零件名称	阀体	塞子	填料压盖	填料
X13W-1.0T	铸铜	铸铜	铸铜	油浸石棉盘根柔性石墨
				油浸石棉盘根柔性石墨
