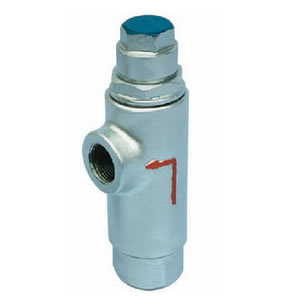

液体膨胀式蒸汽疏水阀CS14H,F、CS44H,F
2016-08-10
|
液体膨胀式蒸汽疏水阀用途及使用范围： CSl4FH-16C、CS44FH-16C型液体膨胀式疏水阀是属于热静力式疏水阀的一种，它可以在蒸汽管网和用汽设备中，及时的排除冷凝水和自动的阻止蒸汽泄漏，从而可以保证供汽,用汽设备的正常进行，提高蒸汽输送和热源效率，该产品其关键感温内件，采用优质钢波纹管，特殊焊接工艺制成，节能效果显著。 |
|
结构特点与工作原理： (一)结构特点： 1、具有排水温度调节机构，可在80-100℃之间调节，使用方便。 2、排水是连续的，而且没有噪音。 3、温度敏感元件，采用不锈钢耐腐蚀。 4、不受振动，蒸汽压力波动和水锂的影响。 5、体积小、重量轻、安装方便。 (二)工作原理： 疏水阀的温度元件中充满了液体，当冷凝水低于给定温度80-100℃时，元件中的液体体积变小，元件收缩，阀瓣打开冷凝水排出，反之，当冷凝水反蒸汽高于80-100℃时，元件彭胀，阀瓣关闭，阻止了介质流出，可通过阀门的调节机构，调整80-100℃中任意给定角度。 |
Main External And Connecting Dinension：
|
型号 Type |
公称通径 | A | B | C |
型号 Type |
公称通径 | L | H | D | D1 | D2 | b | f | Z-φd | |||||||||
|
15 | 170 | 88 | 35 |
F 16 CS44H-25C 40 |
15 | 150 | 195 | 95 | 65 | 45 | 14 | 2 | 4-φ14 | |||||||||
| 20 | 170 | 88 | 35 | 20 | 150 | 205 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |||||||||||
| 25 | 180 | 90 | 42 | 25 | 160 | 215 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |||||||||||
| 32 | 190 | 95 | 48 | 32 | 200 | 230 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | |||||||||||
| 40 | 210 | 105 | 55 | 40 | 230 | 250 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | |||||||||||
| 50 | 210 | 108 | 55 | 50 | 230 | 270 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
