节能高效内螺纹汽水分离器CF11型

2016-09-16

1、【CF11内螺纹汽水分离器简介】
我公司专业生产的CF11型汽水分离器，是利用蒸汽流向急剧转换方式、将蒸汽和蒸汽中含有的悬浮状水滴分离开，提高了产品质量和生产效率（CF11材质为铸钢，滤网为不锈钢）。主要用于蒸汽管网及设备中。产品广泛的用于，石油、化工、造纸、水处理、电站等相关行业。另本公司还有ZCQF汽水分离器，UFS汽水分离器，AS7汽水分离器，CF41汽水分离器。
2【CF11内螺纹汽水分离器主要功能】
1、为蒸汽设备提供高干度蒸汽，送往用汽设备，提高设备的热效率。
2、并防止水击，而分离出来的凝结水，由分离器下部的疏水阀排出。
3、UFS2型汽水分离器也适用于从压缩空气中分离凝结水。
3【CF11内螺纹汽水分离器原理】
汽水分离器工作原理：大量含水的蒸汽进入汽水分离器，并在其中以离心向下倾斜式运动。夹带的水份由于速度的降低而被分离出来。被分离出来的液体流入下部经疏水阀排出体外，干燥清洁的蒸汽从分离器出口排出。
　汽水分离器特点：最高分离效率（干燥度可达到98 %）最低压降（约为千分之五）；结构按压力容器规范设计。汽水分离器为压力容器结构碳钢或不锈钢设备。对蒸汽中含有空气的情况，汽水分离器上部设计了排空气口。
4【CF11汽水分离器安装注意事项】
1 、安装前心须用压力气体吹扫管线，清除污垢，杂物。
2 、本分离器应安装在蒸汽管线路较低的位置， , 分离器前后建议安装截止阀 .
3 、安装方向 : ：阀体上的箭头指向与管道内流体方向一致 ( 阀体上箭头指向为流体出端口 ) 。
4 、 CF11汽水分离器下部应安装疏水阀，疏水阀要根据排量和工况选择。
5 、为防止CF11汽水分离器和下部的疏水阀因污物堵塞而出现故障，疏水阀前建议安装 Y 型过滤器，并定期进行清理工作，确保设备最大效率运行。

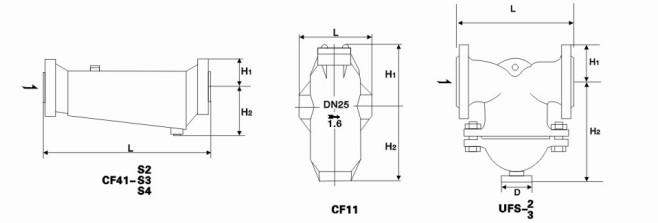

5【CF11汽水分离器及其它型号的相关技术参数】

Model 产品型号	Nominal diameter 公称通径（DN）	Connection 连接方式	Pressure rating（MPA）使用压力	Max allowable（℃）最高允许温度	External dimensions（mm）外形尺寸
					L	H1	H2	D
CF11	15~20	Thread螺纹	0.01~2.5	350	130	115	156	螺纹
	25				150	155	222
CF41	20~32	Flange法兰	0.01~2.5	350	320	65	100	螺纹
CF41	40~50	Flange法兰	0.01~2.5	350	460	80	140	螺纹
	65				490	90	180
CF41	80~100	Flange法兰	0.01~2.5	350	510	110	190	螺纹
CF41	125~150	Flange法兰	0.01~2.5	350	590	145	200	螺纹
UFS1	50	Flange法兰	0.01~2.5	350	270	80	260	DN25法兰
	65				310	90	275
UFS2	80	Flange法兰	0.01~2.5	350	400	98	330	DN25法兰
	100					108	108
UFS3	150	Flange法兰	0.01~2.5	350	450	140	410	DN25法兰
	200					168	435
UFS4	250	Flange法兰	0.01~2.5	350	550	203	517	DN25法兰
	300					230	517

6【客户订购须知】
客户订购CF11汽水分离器请告是否带有附件，以便我们正确选型。如果使用单位选择用CF11汽水分离器请按型号直接向我公司销售部门订购，如果客户使用的产品有附加要求或者使用环境复杂时，您可以提供您的设计图纸和相关参数，由本公司的技术工程师为您把关。
