衬氟法兰球阀Q41F46

2016-08-08

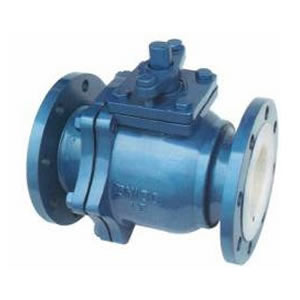

衬氟法兰球阀Q41F46
衬氟法兰球阀结构特点:
球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭.
本厂球系列为Q41型,为对开二片式结构型式.
1、采用特殊的模压工艺,使密封面致密良好,加之V型PTFE填料组合使阀门达到零泄漏。
2、球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,根本保证使用中的安全性。
3、采用全塑料衬里工艺,耐介质的强腐蚀。

衬氟法兰球阀主要零件的材料说明:

序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 球体/阀杆 WCB CF8 CF8M CF3 CF3M
3 衬里/阀座 PCTEF(F3)、FEP(F46)、PFA(可溶性F4)、PP、PO
4 填料压盖 WCB CF8 CF8M CF3 CF3M
5 填料 PTFE(F4) PTFE(F4) PTFE(F4)
6 支架 35 1Cr18Ni9Ti 1Cr18Ni9Ti
7 螺栓 35 1Cr17Ni2 1Cr18Ni2
8 紧固螺母 45 0Cr18Ni9 0Cr18Ni9
9 操作手柄 WCB WCB WCB
衬氟法兰球阀主要外形尺寸:
公称通径 标准值 参考值
DN
(mm)
NPS
(inch)
L D D1 D2 f b Z-φd W D0 H WT(Kg)
PN1.0MPa
15 1/2 130 95 65 45 2 14 4-φ14 120 80 2.5
20 3/4 140 105 75 55 2 16 4-φ14 140 90 3
25 1 150 115 85 65 2 16 4-φ14 160 100 4.5
32 11/4 165 135 100 78 2 18 4-φ18 160 110 5.7
40 11/2 180 145 110 85 3 18 4-φ18 200 120 7
50 2 200 160 125 100 3 20 4-φ18 250 135 9.5
65 21/2 220 180 145 120 3 20 4-φ18 300 145 15
80 3 250 195 160 135 3 22 4-φ18 350 185 19
100 4 280 215 180 155 3 22 8-φ18 400 195 33
125 5 320 245 210 185 3 24 8-φ18 500 210 58
150 6 360 280 240 210 3 24 8-φ23 200 450 93
200 8 457 335 295 265 3 26 8-φ23 240 490 155
250 10 533 390 350 320 3 28 12-φ23 240 550 210
PN1.6MPa
15 1/2 130 95 65 45 2 14 4-φ14 120 80 2.5
20 3/4 130 105 75 55 2 16 4-φ14 140 90 3
25 1 140 115 85 65 2 16 4-φ14 160 100 4.5
32 11/4 165 135 100 78 2 18 4-φ18 160 110 5.7
40 11/2 165 145 110 85 3 18 4-φ18 200 120 7
50 2 203 160 125 10 3 20 4-φ18 250 135 9.5
65 21/2 222 180 145 120 3 20 4-φ18 300 145 15
80 3 24 195 160 135 3 22 8-φ18 350 185 19
100 4 305 215 180 155 3 24 8-φ18 400 195 33
125 5 356 245 210 185 3 26 8-φ18 500 210 58
150 6 394 280 240 210 3 28 8-φ23 200 450 93
200 8 457 335 295 265 3 30 12-φ23 240 490 155
