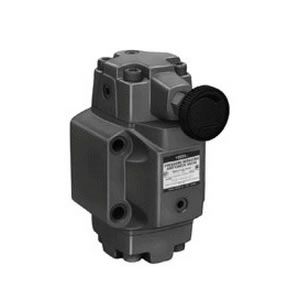

减压阀RG-03
2016-08-05
1、减压阀RG-03用来设定低于主回路的液压回路压力，控制口可进行遥控控制。
2、带单向伐的减压阀可使油流反向自由流动。
3、减压阀RG-03安装尺寸符合ISO 5781标准。
减压阀RG-03型号说明
| RC | B | G | -03 |
| 系列号码 | 压力调整范围MPa | 安装型式 | 规格 |
|
R：减压阀 RC：单向减压阀 |
请参照规格表 |
G-板式 T-管式 |
03：10通径（3/8"） 06：25通径（3/4"） 10：32通径（11/4"） |
减压阀RG-03规格表
| 型号 |
最大流量 ℓ/min |
最高使用压力 MPa |
压力调整范围 MPa |
泄漏量 ℓ/min |
重量Kg | ||
| 板式 | 管式 | 板式 | 管式 | ||||
| RG-03 | RT-03 | 50 | 25 |
B：0.5-7 C：3.5~14 H：7-25 |
0.8 | 4.5 | 4.3 |
| RG-06 | RT-06 | 125 | 1 | 6.8 | 6.9 | ||
| RG-10 | RT-10 | 250 | 1.2 | 11.0 | 12.0 | ||
1、泄漏量为前后压差20.5MPa时所测得的。
2、RCG、RCT装有单向阀可使用于执行元件的A、B两孔，而RG、RT只能应用于回路中的P孔。
3、调整调压受柄时，升压须顺时针方向慢慢调整，降压则相反方向，调压后务必锁定固定螺帽。
4、泄油口必须在一个接近于大气压力的低背压下直接通油箱。
