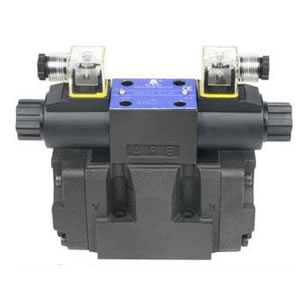

电液换向阀

2016-08-05

电液换向阀特点

1、电液换向阀的安装面符合ISO4401、CETOP、DIN24340、NFPA规格，互通性强。
2、电液换向阀以电磁换向阀控制此阀阀心方向。电液换向阀D5-04-3C-DC除具备电磁换向阀特性及功能外，还能达到高压、大流量控制的目的。
3、透过装拆油塞，电液换向阀易于实现不同控制方式和泄漏方式组合。

电液换向阀型号说明

D5	-06	-3C4	-A2	5	-P	D	-
型号说明	规格	阀心机能	线圈型式	频率	控制方式	泄漏方式	附注
D4：接线盒型（JIS） D5：插头型（DIN）	04：16通径（1/2"） 06：25通径（3/4"） 10：32通径（11/4"）	资料索取	A1：AC 110V A2：AC 220V A3：AC 380V D1：DC 12V D2：DC 24V R1：RF 110V R2：RF 220V 无标记中坐本键	5：50HZ 6：60HZ 直流电省略	无标记：内控（标准型） P：外泄	无标记：内控（标准型） D：外泄	无标记：一般型 S：带行程调节 N：新型

电液换向阀规格表

型号	额定流量 ℓ/min	最大流量 ℓ/min	最高使用压力 MPa	控制压力MPa		回油口容许背压MPa	最高切换频率（CPM）	重量 kg
				最低	最高
D5-04-3C	200	300	31.5	0.8	21	14	120	8.8
D5-04-2D
D5-04-2B								8.7
D5-06-3C	300	500						13.7
D5-06-2D
D5-06-2B								13.0
D5-10-3C	500	1100						45.3
D5-10-2D							100	45.3
D5-10-2B								44.7

备注：
1、内泄油必须保持比油管压力高0.45MPa以上，为防止油管背压过高，请选用外泄型（D），以确保电液阀动作准确。
2、最大流量随阀的型式不同而异，中位时P孔与T孔相通的3C6、3C5流量较小。
3、外控型所使用的先导压力，需超过0.45MPa以上。
4、3C3、3C5、3C6、3C60之阀芯请选用外控P型。
5、本系列电液换向阀，必须与电磁阀配合适用，单头用02-2B2，双头用02-3C4.
