液压安全阀GYA
2016-08-05
1、液压式安全阀是（活瓣式）呼吸阀的安全备用设备，它的吸气和呼气的动作压力略高于（活瓣式）呼吸阀，在呼吸阀一旦失灵或在冬季其活瓣冻结时，液压安全阀的液封即被破坏从而保护油罐免遭破坏。
2、液压安全阀装于油罐顶部与呼吸阀配合使用。
3、控制压力：+56毫米水柱至-50毫米水柱。
安装说明：
①各种GYA液压安全阀都应垂直安装。
②GYA液压安全阀出口处应无阻力，避免产生受压现象。
③GYA液压安全阀在安装前应专门测试，并检查其官密封性。
④对使用中的GYA液压安全阀应作定期检查。
标准规范：
设计制造标准：GB/T 12243-2005
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

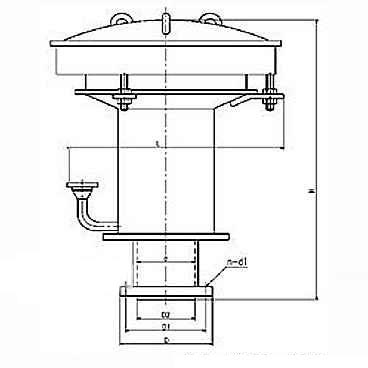

主要尺寸及重量：
| 型号 | 规格 | 安装尺寸（毫米） | 重量 | ||||||
| d | D | D1 | D2 | n-d1 | L | H | |||
| GYA-80 | 80 | φ85 | φ185 | φ150 | φ125 | 4-φ18 | 376 | 424 | 38 |
| GYA-100 | 100 | φ105 | φ205 | φ170 | φ145 | 4-φ18 | 500 | 605 | 42 |
| GYA-150 | 150 | φ148 | φ260 | φ225 | φ200 | 8-φ18 | 650 | 705 | 66 |
| GYA-200 | 200 | φ210 | φ315 | φ280 | φ255 | 8-φ18 | 900 | 755 | 97 |
| GYA-250 | 250 | φ264 | φ370 | φ335 | φ310 | 12-φ18 | 1050 | 885 | 140 |
订货须知:
⑴ 产品型号与名称⑵ 公称通径DN
⑶ 额定流量系数KV
⑷ 公称压力和压差
⑸ 阀体和阀内组件材料
⑹ 安全阀流量特性
⑺ 安全阀适用温度
⑻ 电源电压和控制信号
⑼ 是否带附件
