铜螺纹球阀Q11F、Q21F、QK21F

2016-08-05

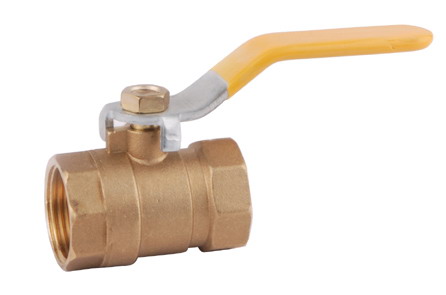

铜螺纹球阀Q11F、Q21F、QK21F
铜螺纹球阀主要性能规范:
型号 公称压力PN(MPa) 试验压力PS(MPa) 适用温度℃ 适用介质
Q11F-25T 2.5 3.8 2.5 ≤150 水、油、气体
Q11F-40T 4.0 6.0 4.0
Q21F-25T 2.5 3.8 2.5
Q21F-16T 1.6 2.4 1.6

铜螺纹球阀主要连接尺寸及重量:

Q11F-25T 管螺纹G 1/4 3/8 1/2 3/4 1 1 1/4 1 1/2 2
尺寸
L 53 53 57 70 81 87 95 107
H 41 41 44 44 51 56 64 69
R 85 85 100 100 120 120 140 140
d 9 9 12 16 20 25 30 37
重量 g 204 188 259 401 648 921 1230 1845
Q11F-40T 管螺纹G 1/4 3/8 1/2 3/4 1 1 1/4 1 1/2 2
尺寸
L 53 53 57 70 81 87 95 107
H 44 44 48 50 55 60 66 72
R 90 90 105 105 125 125 155 155
d 9 9 12 16 20 25 30 37
重量 g 220 205 300 445 715 1000 1340 1975
Q21F-25T 管螺纹G 1/2 3/4 1
尺寸
L 82 100 115
H 44 47 51
R 100 100 120
d 12 16 20
重量 g 330 520 825
QK21F-16T 管螺纹G 尺寸㎜
L H R d
1/2 44 30 22 9

铜螺纹球阀主要零件材料:

零件名称 阀体 密封座
材质 黄铜(HPb59-1)锻压 碳钢表面镀铬 增强四氟乙烯
