可调式减压稳压阀YX741X

2016-08-05

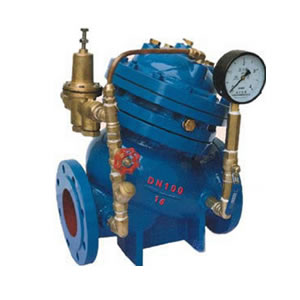

可调式减压稳压阀YX741X
可调式减压稳压阀结构特点:
  本产品由主阀和针型调节阀、导阀、球阀及接管系统组成,主阀阀体采用全通道、直流式、流线型设计,
并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力,并通过
接管系统和控制室的反馈作用来稳定出口压力。

  本产品利用针型调节阀、导阀进行水压自力控制,不需要附加其它装置和能源,维护保养简便,受进口压
力和流量影响小,压力控制准确度高,减压稳压可靠。

可调式减压稳压阀工作原理:
  当管道从进水端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上,当出口压力高于导
阀设定值时,导阀关闭,控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。

  当出口压力降到导阀设定压力时导阀开启,控制室向下游排水。由于导阀的排水量大于针阀的进水量,主阀
控制室压力下降,进口压力使主阀开启。稳定状态下,控制室进水、排水相同,开度不变,出口压力不变。

  调节导阀弹簧即可设定出口压力。
可调式减压稳压阀工作特点:
  1、压力控制稳定可靠。导阀、主阀连续工作,下游压力变化连续、平稳,受进口压力影响小。

  2、操作方便。工作压力调定后,当上游压力或流量变动时主阀自动调节,稳定了下游压力。

  3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。

可调式减压稳压阀功能与用途
  本阀门一般安装在供水管网系统的上游,实现对其下游管网或装置的减压稳压功能。

  本系列阀门产品广泛用于高层建筑、生活区域或其它供水管网系统的水压控制。

可调式减压稳压阀主要技术参数:

公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 调压范围(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0.09-0.8 0-80
1.6 2.4 1.76 0.15-1.4
2.5 3.75 2.75 0.2-2.0
