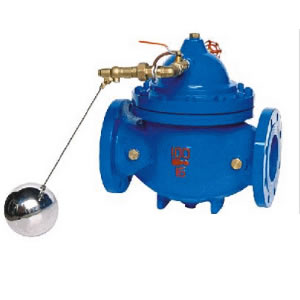

遥控浮球阀100X

2016-08-05

遥控浮球阀结构特点和用途
　 100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统，调定后，自动控制液面高度。
　本产品直接利用液面控制，不需要其它装置和能源，保养简便，液面控制准确度高，不受水压影响，密封可靠。
　本系列阀门产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。

遥控浮球阀工作原理
　当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。
　当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。
遥控浮球阀主要零件材料

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

遥控浮球阀主要零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

100X遥控浮球阀连接尺寸（PN 1.0-2.5MPa）

公称通径DN	L	H	H1	A	B
50	250	260	90	340	260
65	280	285	98	350	270
80	310	295	110	360	280
100	350	315	120	380	290
125	400	335	145	420	340
150	450	390	155	440	360
200	550	460	190	465	385
250	650	520	250	495	415
300	800	620	290	580	440
350	900	650	330	605	470
400	1000	710	360	630	490
450	1000	750	445	655	510
500	1100	800	495	685	545
600	1100	900	550	740	610
700	1450	1000	605	800	670
800	1560	1100	730	860	730
900	1800	1200	800	915	785
1000	2000	1330	910	985	855
