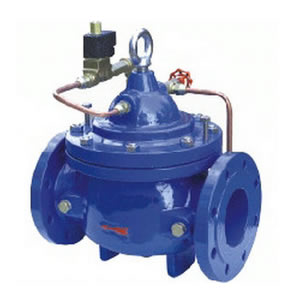

电动控制阀600X
2016-08-05
600X型电动控制阀是一种以电磁阀为向导阀的水力操作式阀门。常用于安装在给排水及工业系统管路中的自动控制,控制反应准确快速，根据电信号遥控开启和关闭电动控制阀实现遥控管路系统的开启和关闭，实现远程操作。可取代用来启闭闸阀或蝶阀的大型电动装置,体积小,重量轻,维修简单,使用方便,安全可靠.
应用范围：
600X型电动控制阀应用于给排水及工业系统管路、各种管路、水系统等。
结构特点：
阀门关闭速度可调，平稳关闭而不产生压力波动。600X电动控制阀体积小、重量轻、维修简单、使用方便、安全可靠．电磁阀可选用交流电220V，或直流电24V，可根据各种场合选用常开或常闭型均可。
标准规范：
设计制造标准：
结构长度标准：GB/T12221-2005
连接法兰标准：GB/T9113
压力温度等级：GB/T12224-2005
试验检验标准：GB/T13927-2008
主要尺寸及重量：
|
公称尺寸 DN(mm) |
外形尺寸(mm) | |||
| L | F1 | H1 | H | |
| 20 | 150 | 136 | 269 | 342 |
| 25 | 160 | 136 | 269 | 342 |
| 32 | 180 | 136 | 269 | 342 |
| 40 | 200 | 155 | 300 | 395 |
| 50 | 203 | 155 | 300 | 395 |
| 65 | 216 | 165 | 288 | 385 |
| 80 | 241 | 175 | 310 | 420 |
| 100 | 292 | 195 | 340 | 500 |
| 125 | 330 | 220 | 380 | 540 |
| 150 | 356 | 230 | 410 | 575 |
| 200 | 495 | 255 | 440 | 665 |
| 250 | 622 | 300 | 460 | 720 |
| 300 | 698 | 340 | 480 | 750 |
| 350 | 787 | 415 | 516 | 830 |
| 400 | 914 | 450 | 560 | 900 |
| 450 | 978 | 450 | 560 | 900 |
| 500 | 978 | 410 | 750 | 1110 |
| 600 | 1230 | 456 | 850 | 1286 |
