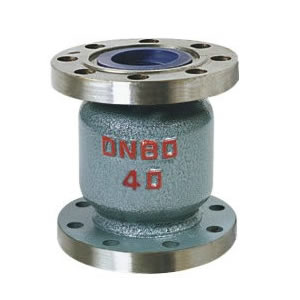

氨用止回阀H42B
2016-08-05
上海立正阀门专业生产的氨用止回阀是阀瓣利用流体压差和自身的重量实现升降，适用于大部分的罐内水平管路上，自动阻止介质逆流，保护上游设备。适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
氨用止回阀主要零件材料：
| 零件名称 | 阀体 | 阀瓣 | 密封圈 |
| H42B-25 |
铸铁 铸钢 |
碳钢 | 巴氏合金 |
| H42B-40 |
氨用止回阀性能规范：
|
公称压力 PN（MPa） |
试验压力PS（MPa） | 工作压力P（MPa） | 工作温度（℃） | 适用介质 | |
| 壳体 | 密封 | ||||
| 2.5 | 2.75 | 3.75 | 2.5 | ≤150 | 氨、氨液 |
氨用止回阀主要尺寸：
| PN | DN | H | D | D1 | D2 | b | f | Z-φd |
|
2.5、4.0MPa |
32 | 120 | 135 | 100 | 78 | 18 | 2 | 4-18 |
| 40 | 130 | 145 | 110 | 85 | 18 | 3 | 4-18 | |
| 50 | 140 | 160 | 125 | 100 | 20 | 3 | 4-18 | |
| 65 | 160 | 180 | 145 | 120 | 22 | 3 | 8-18 | |
| 80 | 185 | 195 | 160 | 135 | 22 | 3 | 8-18 | |
| 100 | 210 | 230 | 190 | 160 | 24 | 3 | 8-23 | |
| 125 | 250 | 270 | 220 | 188 | 28 | 3 | 8-25 | |
| 150 | 300 | 300 | 250 | 218 | 30 | 3 | 8-25 | |
| 200 | 380 | 360 | 310 | 278 | 34 | 3 | 12-25 |
