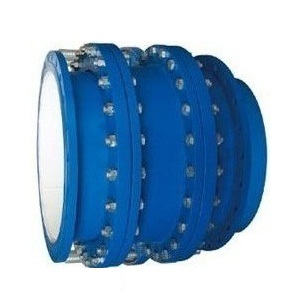

大挠度松套补偿接头
2016-08-05
大挠度松套补偿接头由短管法兰、本体、压盖、档圈、限位块、密封副、压紧构件组成，用于吸收轴向位移和挠度为6°～7°的角位移的管道松套连接的装置。它采用独特的抗轴力设计，结构简单、密封性能可靠、抗拉脱力强。该产品具有较大的可挠量和伸缩量，适用于工况恶劣、地形复杂场合的的管道连接。
主要零件材料
主要零件材料
| 名称 | 数量 | 材料 |
| 短管法兰 | 2 | Q235、20、不锈钢 |
| 固定螺柱 | - | Q235 |
| 固定螺母 | - | |
| 压盖 | 2 | Q235、20、不锈钢 |
| 滑动管 | 1 | Q235、20、不锈钢 |
| 螺栓 | 1 | Q235、35、不锈钢 |
| 螺母 | - | |
| 限位块 | 2 | Q235、20 |
| 挡圈 | 2 | |
| 密封圈 | 2 | NBRFPMNBR |
安装数据表
|
公称尺寸 DN |
可挠量 |
伸缩量 mm |
L | D1 | 法兰连接尺寸 | ||||||||
| 0.6Mpa | 1.0Mpa | 1.6Mpa | |||||||||||
| D | K | n-do | D | K | n-do | D | K | n-do | |||||
| 100 | 7 | ±60 | 520 | 305 | 210 | 170 | 4-￠18 | 220 | 180 | 8-￠18 | 220 | 180 | 8-￠19 |
| 200 | 560 | 415 | 320 | 280 | 8-￠18 | 340 | 295 | 8-￠23 | 340 | 295 | 12-￠23 | ||
| 300 | 605 | 530 | 440 | 395 | 12-￠23 | 445 | 400 | 12-￠23 | 460 | 410 | 12-￠27 | ||
| 400 | 660 | 645 | 540 | 495 | 16-￠23 | 565 | 515 | 16-￠27 | 580 | 525 | 16-￠30 | ||
| 500 | 670 | 750 | 645 | 600 | 20-￠23 | 670 | 620 | 20-￠27 | 715 | 650 | 20-￠33 | ||
| 600 | 720 | 870 | 755 | 705 | 20-￠27 | 780 | 725 | 20-￠30 | 840 | 770 | 20-￠36 | ||
| 700 | 6.5 | ±65 | 750 | 960 | 860 | 810 | 24-￠27 | 895 | 840 | 24-￠30 | 910 | 840 | 24-￠36 |
| 800 | 810 | 1085 | 975 | 920 | 24-￠30 | 1015 | 950 | 24-￠33 | 1025 | 950 | 24-￠39 | ||
| 900 | 855 | 1185 | 1075 | 1020 | 24-￠30 | 1115 | 1050 | 28-￠33 | 1125 | 1050 | 28-￠39 | ||
| 1000 | 950 | 1305 | 1175 | 1120 | 28-￠30 | 1230 | 1160 | 28-￠36 | 1255 | 1170 | 28-￠42 | ||
| 1200 | 1000 | 1505 | 1405 | 1340 | 32-￠33 | 1455 | 1380 | 32-￠39 | 1485 | 1390 | 32-￠48 | ||
| 1400 | 1050 | 1715 | 1630 | 1560 | 36-￠36 | 1675 | 1590 | 36-￠42 | 1685 | 1590 | 36-￠48 | ||
| 1600 | 1140 | 1930 | 1830 | 1760 | 40-￠36 | 1915 | 1820 | 40-￠48 | 1930 | 1820 | 40-￠56 | ||
| 1800 | 6 | +75 | 1200 | 2150 | 2045 | 1970 | 44-￠40 | 2115 | 2020 | 44-￠48 | 2130 | 2020 | 44-￠56 |
| 2000 | 1250 | 2370 | 2265 | 2180 | 48-￠42 | 2325 | 2230 | 48-￠48 | 2345 | 2230 | 48-￠62 | ||
| 2200 | 1300 | 2570 | 2475 | 2390 | 52-￠42 | 2550 | 2440 | 52-￠56 | - | - | - | ||
| 2400 | 1420 | 2820 | 2685 | 2600 | 56-￠42 | 2760 | 2650 | 56-￠56 | - | - | - | ||
| 2600 | 1450 | 3020 | 2905 | 2810 | 60-￠48 | 2960 | 2850 | 60-￠56 | - | - | - | ||
| 2800 | 1500 | 3230 | 3115 | 3020 | 64-￠48 | 3180 | 3070 | 64-￠56 | - | - | - | ||
| 3000 | 1600 | 3440 | 3315 | 3220 | 68-￠48 | 3405 | 3290 | 68-￠62 | - | - | - | ||
| 3200 | 1780 | 3685 | 3525 | 3430 | 72-￠48 | - | - | - | - | - | - | ||
声明：本文中所有文字、数据、图片均只适用于参考，大挠度松套补偿接头性能参数、结构尺寸参数、价格等详情，请联系我们
