矩形波纹补偿器

2016-08-05

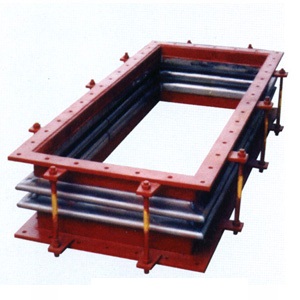

矩形波纹补偿器
矩形波纹补偿器又称又称波纹膨胀节,波纹伸缩节。该产品具有轴向、横向、角向补偿功能。
型号:DN1000-DN5000,压力级别0.01-0.25Mpa
连接方式:1、法兰连接 2、接管连接
轴向补偿量:根据用户要求
主要数据表

端面尺寸
LpxLs(mm)
1000×800 1500×800 2000×800 2500×800 3000×800
波数n 2 4 2 4 2 4 2 4 2 4
补偿量Xo(mm) 42 21 42 21 42 21 42 21 42 21
总长
L
(mm)
LO 310 470 310 470 310 470 310 470 310 470
L2 360 520 360 520 360 520 360 520 360 520
L3 410 570 410 570 410 570 410 570 410 570
L4 460 620 460 620 460 620 460 620 460 620
轴向刚度
Kx(kgf/mm)
0.0211
XL
0.0106
XL
0.0211
XL
0.0106
XL
0.0211
XL
0.0106
XL
0.0211
XL
0.0106
XL
0.0211
XL
0.0106
XL

端面尺寸
LpxLs(mm)
3500×800 4000×800 5000×800 4500×1120 3171×2716
波数n 2 4 2 4 2 4 2 4 2 4
补偿量Xo(mm) 21 38 21 38 21 38 21 38 21 38
总长
L
(mm)
LO 310 470 310 470 310 470 310 470 310 470
L2 360 520 360 520 360 520 360 520 360 520
L3 410 570 410 570 410 570 410 570 410 570
L4 460 620 460 620 460 620 460 620 460 620
轴向刚度
Kx(kgf/mm)
0.0211
XL
0.0357
XL
0.0211
XL
0.0357
XL
0.0211
XL
0.0357
XL
0.0211
XL
0.0357
XL
0.0211
XL
0.0357
XL
