快速吸气阀P41X、P42X

2016-08-05

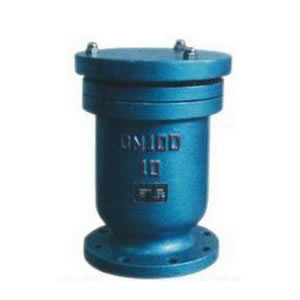

快速吸气阀P41X、P42X
P41X、P42X快速吸气阀作用原理:
管道在运转时,浮球停在球碗底部,进行大量排气,当管内空气排完,水冲进阀内,经过球碗然后反应浮球,使浮球浮动关闭,管道在正常运转时,如有少量气体会集中到阀内到相当程度,阀内水位下降,浮球随之下降,气体从小孔排出。如水泵停止,随时会产生负压力,浮球随时下降,进行大量吸气确保管路安全。
主要用途:
本阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。 本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。

主要特点:
1、能够排除管道中的气体,减少阻力节约能源。
2、当管道负压时,本产品能快速自动吸入空气防止管道破裂。
3、排气能力是普通双孔排气阀多倍。
4、浮球托架为不锈钢,使用寿命长,安全可靠。
主要技术参数:
1.介质:清水
2.温度:常温
3.阀体:灰铸铁HT200
4.浮球与塞头:不锈钢
5.密封材料:丁晴橡胶
6.阀体试验打压:1.5mpa
7.浮球、密封试验打压:0.05-1.1MPA不漏水

快速排吸气阀外形、法兰加连接尺寸表

公称通径 D D1 D2 D3 H Z-φd
DN(mm)
25 115 85 57 150 240 4-14
50 160 125 102 165 270 4-14
80 195 160 138 200 300 4-18
100 215 180 158 220 335 8-18
150 280 240 212 290 430 8-13
200 335 295 268 340 505 8-23

P42X-10型快速排气阀每小时排气量表
规格 25 50 80 100 150 200
立方米/小时 2-88 85-3521 14-597 22-904 34-1413 66-2709
