XALD智能电磁流量

2016-08-05

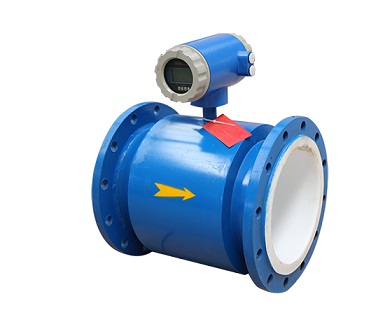

XALD智能电磁流量

详细介绍

   XALD智能电磁流量计是我公司采用国内外最新先进技术研制、开发的全智能型流量计,与老式模拟的或非智能的电磁流量计有非常大的区别,尤其在测量精度、可靠性、稳定性、使用功能和使用寿命等方面。
XALD电磁流量计是高精度、高可靠性和使用寿命长的流量仪表,所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究,我们还自行设计了一套国内目前最先进的,专用于电磁流量计的生产设备和流量实流标定装置,从而在软件和硬件上都能切实保证产品长期的高质量。

  XALD
智能电磁流量计特别设计了带背光宽温的中文液晶显示器,功能齐全实用、显示直观、操作使用方便,可以减少其他电磁流量计英文菜单所带来的不便。另外我们独家设计4-6多电极结构,进一步保证了测量精度并且任何时候无需接地环,减轻了仪表体积和安装维护的麻烦。

(一)特点
  流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。
测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。
由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。

  传感器部分只有内衬和电极与被测液体接触,只要合理选择电极和内衬材料,即可耐腐蚀和耐磨损。
  转换器采用国际最新最先进的单片机(MCU)和表面贴装技术(SMT),性能可靠,精度高,功耗低,零点稳定,参数设定方便。点击中文显示LCD,显示累积流量、瞬时流量、流速、流量百分比等。
双向测量系统,可测正向流量、反向流量。采用特殊的生产工艺和优质材料,确保产品的性能在长时间内保持稳定。


智能电磁流量计适用测量封闭管道中导电液体和浆液的体积流量,如酸、碱、盐等强腐蚀性液体,原水,冷却水、纸浆、泥浆、煤浆、矿浆、糖浆、玉米浆、纤维浆、粮浆、石灰乳、双氧水、海水、啤酒、麦汁、牛奶和各种饮料等导电液体及固液两相液体。
测量原理

 XALD智能电磁流量计的测量原理是基于法拉第电磁感应定律:导电液体在磁场中作切割磁力线运动时,导体中产生感应电势,其感应电势E为:
E=KBVD
式中: K-----仪表常数
B-----磁感应强度
V-----测量管道截面内的平均流速
D-----测量管道截面的内径
测量流量时,导电性液体以速度V流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速成正比的电压,其感应电压信号通过二个或二个以上与液体直接接触的电极检出,并通过电缆送至转换器通过智能化处理,然后LCD显示或转换成标准信号4~20mA和0~1kHz输出。


(二)如何正确选型

仪表的选型是仪表应用中非常重要的工作,有关资料表明,仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的,请特别注意。
收集数据
①被测流体成份
②最大流量、最小流量
③最高工作压力
④最高温度、最低温度
电磁流量计的量程Q应大于预计的最大流量值,而正常的流量值以稍大于流量计满量程刻度的50%为宜。
最大流量和最小流量必须符合下表中的数

内径mm 10 15 20 25 32 40 50 65
Qmin(m3/h) 0.0283 0.0636 0.12 0.176 0.29 0.452 0.7 1.19
Qmax(m3/h) 4.24 9.54 16.96 26.5 43.42 67.85 106.0 179.0
内径mm 80 100 125 150 200 250 300 350
Qmin(m3/h) 1.8 2.82 4.41 6.36 11.3 17.6 25.4 34.6
Qmax(m3/h) 271.0 424.0 662.0 954.0 1690 2650 3810 5190
内径mm 400 450 500 550 600 700 800 900
Qmin(m3/h) 45.2 57.2 77.6 85.5 101.0 138.0 180.0 229.0
Qmax(m3/h) 6780 8570 10600 12800 15200 20700 27100 34300
内径mm 1000 1100 1200 1400 1600 1800 2000 2200
Qmin(m3/h) 282.0 342.0 407.0 554.1 732.7 916.0 1131.0 1368.4
Qmax(m3/h 42400 51300 61000 86121 108566 137404 169635 205258

(三)流量计的型号说明:

规格代码 说明
企标 FDLD
统创
仪表种类
智能电磁流量计
仪表种类
普通型电磁流量计
通径代码 -XXX
例:100表示DN100,若通径后接I表示插入式,接AI表示可调插入式
电极形式
-1
2
3
标准固定式
刮刀式
可拆卸更换式
电极材料
0
1
2
3
4
5
不锈钢
铂pt
哈氏B(HB)
钽Ta
钛Ti
哈氏C(HC)
内衬材料
3
4
5
6
7
8
9
氯丁橡胶
聚胺酯橡胶
F4
F46
F40
P0
PPS
额定压力(MPa)
-4.0
1.6
1.0
0.6
0.25
DN10-80
DN100-150
DN200-1000
DN1100-2000
DN2200
工作温度
E
H
<80oC
<180oC
接地环
-0
1
无接地环
有接地环
防护等级
0
1
IP65
IP68
转换器型式
0
1
一体式
分体式
通讯
0
1
2
3
4
RS-485
Hart
PA总线
FF总线
外壳材料
-0
1
碳钢
不锈钢
表体法兰
0
1
碳钢
不锈钢
安装配对法兰
0
1
不带
供电电源
0
1
220VAC
24VDC
仪表量程 (XXX)
例:(2000)表示20mA对应的最大流量为2000M3/h
