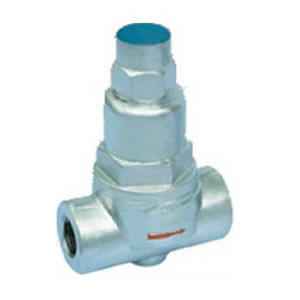

脉冲式疏水阀CS18H
2016-08-04
| 型号 | CS18H-25 | CS18H-40 |
| 公称压力PN/MPa | 2.5 | 4.O |
| 动作试验压力 | 1.2 | |
| 壳体试验压力 | 3.75 | 6.0 |
| 最大工作压力 | 2.4 | |
| 适用介质 | 蒸汽、凝结水 | |
| 适用温度(℃) | ≤225 | |
|
公称径径(mm)/ 排水量/(kg/h)/ 压差△9(MPa) |
15 | 20 | 25 | 40 | 50 |
| 0.15 | 253 | 600 | 1180 | 1680 | 2050 |
| O.2 | 319 | 660 | 1260 | 1730 | 2280 |
| 0.3 | 366 | 780 | 1320 | 2220 | 2580 |
| 0.4 | 418 | 840 | 1380 | 2400 | 2970 |
| 0.5 | 424 | 900 | 1440 | 2520 | 3180 |
| 0.6 | 471 | 960 | 1560 | 2580 | 3420 |
| 0.7 | 486 | 1020 | 1620 | 2620 | 3600 |
| 0.8 | 531 | 1080 | 1680 | 2760 | 3720 |
| 0.9 | 598 | 1140 | 1710 | 3000 | 3970 |
| 1.0 | 605 | 1260 | 1860 | 3060 | 4200 |
| 零件名称 | 阀体、阀盖 | 阀瓣、阀座、控制缸 | 阀罩 | 阀座、垫片 |
| 材料 | 碳钢 | 不锈钢 | 粉末冶金 | 纯铜 |
| 公称通径DN(mm) | 锥管螺纹(in) | 尺寸(mm) | |||
| L | A | B | H | ||
| 15 | Rc1/2 | 67 | 16 | 32 | 84 |
| 20 | Rc3/4 | 76 | 22 | 38 | 96 |
| 25 | Rc1 | 86 | 225 | 45 | 104.2 |
| 40 | Rc11/2 | 108 | 35 | 63 | 137 |
| 50 | Rc2 | 120 | 42 | 76 | 157 |
