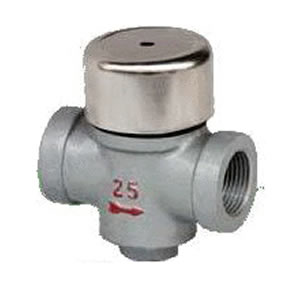

仪表不锈钢疏水阀CS19W

2016-08-04

仪表不锈钢疏水阀结构特点：
1、带蒸汽或空气保温装置，不受环境温度影晌，减少动作频率，延长寿命。
2、备有过滤器自排污。
3、该阀动作灵敏可靠，排水量大。

仪表不锈钢疏水阀工作原理:
本疏水阀是利月热动力学特性，当凝结水排流较低时会发生第二次蒸发。井在粘度、密封等方面与蒸汽方面存在差异驱动启阀件。
主要外形尺寸与连接尺寸

圆盘式仪表不锈钢疏水阀外形尺寸图

产品型号	口径 (DN)	连接方式	最高允许温度℃	阀体材质	外形尺寸
CS19W-16P	6	螺纹	250℃	0Cr18Ni9	50	48	30	18
CS19W-16P	8	螺纹	250℃	0Cr18Ni9	50	48	30	18
CS19W-16P	10	螺纹	250℃	0Cr18Ni9	52	58	35	23
SLZ热动力型	6	螺纹	250℃	0Cr18Ni9	40	33	24	9
SLZ热动型	8	螺纹	250℃	0Cr18Ni9	40	33	24	9
SLZ热动型	10	螺纹	250℃	0Cr18Ni9	52	37	26	11

产品型号	口径（DN）	B	H	H1	H2
ST-16C可调恒温式	15	62	162	95	67
	20	68	162	95	67
	25	75	168	93	75
	32	80	175	100	80

型号		BNF1			BNF2
连接方式		ZG1/2″	ZG3/4″	ZG1″		ZG1/2″	ZG3/4″	ZG1″
通径		15	20	25		15	20	25
外形尺寸（mm）	L	100	105	105		100	105	105
	W	63	63	63		63	63	63
重量（Kg）		0.8	0.9	0.9		0.8	0.9	0.9
