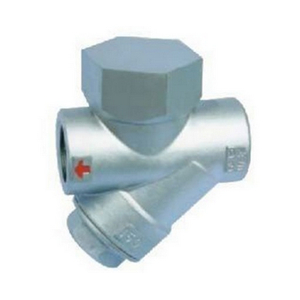

圆盘热动力式疏水阀（Y型式）CS19W-16P

2016-08-09

圆盘式疏水阀工作原理：
本疏水阀是利月热动力学特性，当凝结水排流较低时会发生第二次蒸发。井在粘度、密封等方面与蒸汽方面存在差异驱动启阀件。
产品广泛应用于水处理设备，化工设备，石化设备，石油设备，造纸设备，采矿设备，电力设备配套，液化气设备，食品设备，制药设备，给排水设备，市政阀门，机械设备阀门，电子工业阀门，城建阀门，工业管道阀门，通用零部件，工业设备，消防暖通，中央空调，过滤设备，环保设备等领域
圆盘式仪表不锈钢疏水阀结构特点：
1、带蒸汽或空气保温装置，不受环境温度影晌，减少动作频率，延长寿命。
2、备有过滤器自排污。
3、该阀动作灵敏可靠，排水量大。
圆盘式疏水阀外形连接尺寸：

产品型号Produstion Type			DN	尺寸(mmDimensions
				螺纹连接		承插焊连接				法兰连接
				L	H	L	H	d1	t	L	H	D	D1	D2	b	f	Z-φd
CS19H	16	C	15	90	80	75	80	23	7	150	110	95	65	45	14	2	4-φ14
	25		20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-φ14
	40		25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-φ14
CS69H	16	C	32	120	138	120	138	42	12	230	138	135	100	78	16	2	4×φ18
	25		40	120	148	120	148	52	12	230	148	145	110	85	16	3	4×φ18
	40		50	140	163	140	163	62	12	230	163	160	125	100	16	3	4×φ18
CS49H	16	C	65	/	/	/	/	/	/	250	185	180	145	120	18	3	4×φ18
	25		80	/	/	/	/	/	/	280	285	195	160	135	20	3	8×φ18
	40		100	/	/	/	/	/	/	310	315	215	180	155	20	3	8×φ18
			15	90	80	75	80	23	7	150	110	95	95	45	14	2	4-φ14
			20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-φ14
CS19H-16Z CS49H-16Z			25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-φ14
