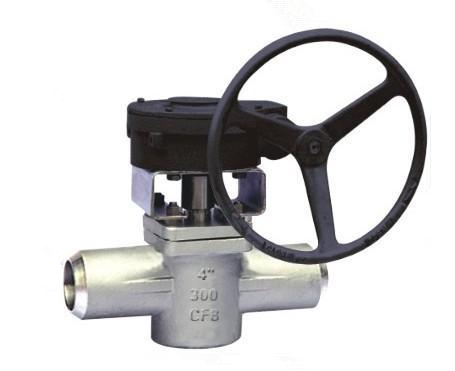

美标承插焊卡套旋塞阀X61F
2016-08-04
产品介绍：
上海立正专业生产美标承插式卡套旋塞阀系列的旋塞阀产品生产厂家,包括美标承插焊卡套旋塞阀的生产与承插式卡套旋塞阀的销售。旋塞阀的结构简单，开关迅速，流体阻力小，角行程操作快。在事故等紧急状态下，能快速连通或切断管路。与闸阀、截止阀相比，操作更灵活，开关更迅速。旋塞阀是用带通孔的塞体作为启闭件，塞体随阀杆转动，以实现启闭动作。应用范围：
美标承插焊卡套旋塞阀适用于公称压力CLASS150～CLASS600LB，工作温度为-29℃～180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。结构特点：
1、产品结构合理、密封可靠、性能优良、造型美观。2、承插焊卡套旋塞阀的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套。
3、阀门没有空腔给介质积聚。
4、金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况。
5、双向流动，使用安装更方便。
6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
产品性能规范
| 公称压力(LB) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用温度(℃) | 使用介质 |
| 150 | 3.0 | 2.2 | ≤180℃ | 水、蒸汽、油品等 |
| 300 | 7.5 | 5.5 | ||
| 600 | 15.0 | 11.0 | ||
| 900 | 22.5 | 16.5 |
标准规范：
设计制造标准：API599，API6D结构长度标准：ASME B16.10
连接法兰标准：ASME B16.5
压力温度等级：ASME B16.34
试验检验标准：API598.API6D
零件材料与工况：
| 序号 | 名称 | 材质 |
| 1 | 阀体 | ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M |
| 2 | 卡套 | PTFE |
| 3 | 塞子 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316 |
| 4 | 垫片 | 柔性石墨+不锈钢 |
| 5 | 调整垫 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316 |
| 6 | 阀盖 | ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M |
| 7 | 调整螺栓 | ASTM A193-B7,A320-B8,A193-B8M |
| 8 | 六角螺母 | ASTM A194-2H,A194-8,A194-8M |
| 9 | 螺栓 | ASTM A193-B7,A320-B8,A913-B8M |
| 10 | 手柄 | ASTM A105-WCB |
1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的球阀应直立安装。
订货须知:
⑴美标卡套旋塞阀产品型号与名称⑵承插式卡套旋塞阀公称通径DN
⑶承插焊卡套旋塞阀额定流量系数KV
⑷美标承插式卡套旋塞阀公称压力和压差
⑸美标承插式卡套旋塞阀阀体和阀内组件材料
⑹美标承插式卡套旋塞阀流量特性
⑺美标承插式卡套旋塞阀适用温度
⑻美标承插式卡套旋塞阀电源电压和控制信号
⑼美标承插式卡套旋塞阀是否带附件
