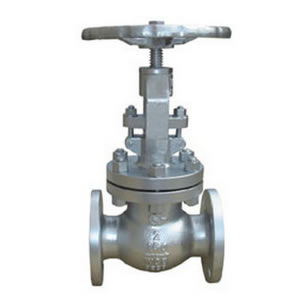

API截止阀J41H

2016-08-04

特点及用途
该产品严格按API标准进行设计、制造和验收；结构紧凑、密封可靠、操作灵活；适用于石油化工、电力、冶金、纺织等工业部门。
试验压力

公称压力		150	300	600	900	1500
壳体强度试验（MPa）	水	3	7.5	15.0	22.5	37.5
高压密封试验（MPa）		2.2	5.5	11.0	16.5	27.5
上密封试验（MPa）		2.2	5.5	11.0	16.5	27.5
低压密封试验（MPa）	空气	0.6

产品制造及验收标准
设计标准:BS1873
结构长度:ANSI B16.10
法兰标准:ANSI B16.5
温压基准:ANSI B16.34
试验标准:API 598
主要零件材料

零件名称	材料
阀体	ASTM A216 WCB
阀盖	ASTM A216 WCB
阀杆	ASTM A182 F6a
阀杆螺母	ASTM A439 D2 ZCuAL10Fe3
阀座密封面	13Cr/Stellite
阀瓣密封面	13Cr/Stellite
螺柱	ASTM A193 B7
螺母	ASTM A194 2H
填料	Flexible Graphite
手轮	ASTM A47

主要尺寸及重量

CLASS 150
DN NPS	15 1/2	25 1	40 1_1/2	50 2	65 2_1/2	80 3	100 4	125 5	150 6	200 8	250 10	300 12	350 14	400 16
L（RF）	108 4.3	127 5	165 6.5	203 8	216 8.5	241 9.5	292 11.5	356 14	406 16	495 19.5	622 24.5	698 27.5	787 31	914 36
H	320 12.6	335 13.2	345 13.5	380 15	435 17.1	465 18.3	530 20.9	580 22.9	650 25.6	760 30	860 33.9	1000 39.4	1450 57	1645 64.8
D₀	150 6	200 8	200 8	200 8	250 10	250 10	250 10	300 12	350 14	400 16	450 18	500 20	600 24	600 24
Wt（kg）	12.5	13.4	16	18	27	31	51	68	82	132	200	410	520	600
CLASS 300
DN NPS	15 1/2	25 1	40 1_1/2	50 2	65 2_1/2	80 3	100 4	125 5	150 6	200 8	250 10	300 12	350 14	400 16
L（RF）	152 6	203 8	229 9	267 10.5	192 11.5	318 12.5	356 14	400 15.8	444 17.5	559 22	622 24.5	711 28	762 30	864 34
H	370 14.6	385 15.2	405 16	425 16.8	465 18.3	530 20.6	610 24	695 27.7	790 31.1	870 34.2	1040 41	1231 48.5	1450 57	1645 64.8
D₀	200 8	200 8	200 8	200 8	250 10	250 10	350 14	450 18	450 18	500 20	500 20	500 20	600 24	600 24
Wt（kg）	15.5	16.8	23	25	38	48	65	100	125	210	320	510	700	980
CLASS 600
DN NPS	15 1/2	25 1	40 1_1/2	50 2	65 2_1/2	80 3	100 4	150 6	220 8	250 10	300 12	350 14	400 16	450 18
L（RF）	165 6.5	216 8.5	241 9.5	292 11.5	330 13	356 14	432 17	559 22	660 26	-	-	-	-	-
L(RTJ)	163.4 6.4	216 8.5	241 9.5	295 11.6	333 13.1	359 14.1	435 17.1	562 22.1	664 26.1	-	-	-	-	-
H	385 15.2	398 15.7	415 16.3	460 18.1	490 19.3	555 21.9	630 24.8	955 37.6	1310 51.6	-	-	-	-	-
D₀	200 8	200 8	200 8	250 10	250 10	300 12	350 14	560 22	630 24.8	-	-	-	-	-
RF(kg) BG(kg)	22 20	25 22	28 24	39 35	56 44	68 59	121 97	250 240	400 380	-	-	-	-	-
CLASS 900									CLASS 1500
DN NPS	25 1	40 1_1/2	50 2	65 2_1/2	80 3	100 4	150 6	200 8	50 2	65 2_1/2	80 3	100 4	150 6	200 8
L(RF)	254 10	305 12	368 14.5	419 16.5	381 15	457 18	610 24	737 29	368 14.5	419 16.5	470 18.5	546 21.5	705 27.8	832 32.8
L(RTJ)	254 10	305 12	371 14.6	422 16.6	384 15.1	460 18.1	613 24.13	740 29.1	371 14.6	422 16.6	473	549	711	842
H	415 16.3	430 16.9	600 23.6	660 26	713 28.13	800 1.5	1240 48.8	1520 60	380 15	435 17.1	680 26.8	780 30.8	1240 48.8	1520 60
D₀	200 8	200 8	300 12	350 14	350 14	500 20	630 24.9	710 28	200 8	250 10	400 16	450 18	630 24.8	710 28
RF(kg) BG(kg)	28 24	32 28	87 80	130 115	140 120	230 190	500 420	900 770	21 19	30 27	140 120	230 190	500 420	900 770
