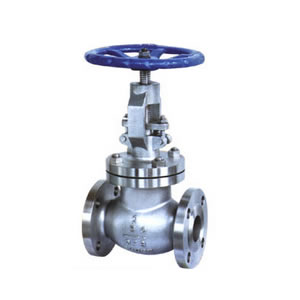

美标直通截止阀J41H
2016-08-04
设计与制造：API 6D、ANSI B 16.34或BS 1873
结构长度：ANSI B 16.10
法兰标准：ANSI B 16.5a
对焊端尺寸：ANSI B 16.25
压力检验：API 6D或API 598
产品用途
J41H美标直通截止阀适用于石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
产品结构特点
1.产品按国家标准GB12235，结构合理,密封可靠，性能优良、造形美观。
2.阀瓣、阀座的密封面采用硬质合金堆焊或本体加工而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长。
3.阀杆经调质和表面处理，有良好的耐腐蚀性和抗擦伤性。
4.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
2.主要零件的材料说明
| 壳体 | ASTM A216 WCB | ASTM A351 CF8 | ||||||||||||
| 阀杆 | F6a | F304 | F316 | Monel | F304 | |||||||||
| 阀瓣表面 | 13Cr | 13Cr | STL | 304 | STL | 316 | STL | Monel | 304 | 304 | STL | |||
| 阀座表面 | 13Cr | STL | STL | 304 | STL | 316 | STL | Monel | 304 | 304 | STL | |||
| 壳体 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF8 | |||||||||||
| 阀杆 | F304L | F316 | F316L | |||||||||||
| 阀瓣表面 | 304L | 304L | STL | 316 | 316 | STL | 316L | 316L | STL | |||||
| 阀座表面 | 304L | STL | STL | 316 | STL | STL | 316L | 316L | STL | |||||
| Size | L/L 1 | L2 | H | W | Weight | ||||
| RF/BW | RTJ | OPEN | RF | ||||||
| in | in | mm | in | mm | in | mm | in | mm | kg |
| 2 | 8.0 | 203 | 8.50 | 216 | 13.58 | 345 | 8 | 200 | 22 |
| 2.5 | 8.5 | 216 | 9.00 | 229 | 16.34 | 415 | 8 | 200 | 32 |
| 3 | 9.5 | 241 | 10.00 | 254 | 15.94 | 405 | 10 | 250 | 38 |
| 4 | 11.5 | 292 | 12.00 | 305 | 19.09 | 485 | 12 | 300 | 62 |
| 6 | 16.0 | 406 | 16.50 | 419 | 20.47 | 520 | 14 | 350 | 104 |
| 8 | 19.5 | 495 | 20.00 | 508 | 23.62 | 600 | 18 | 450 | 159 |
| 10 | 24.5 | 622 | 25.00 | 635 | 30.00 | 762 | 20 | 500 | 308 |
| 12 | 27.5 | 698 | 28.00 | 711 | 33.94 | 862 | 25 | 640 | 539 |
| 14 * | 31.0 | 787 | 31.50 | 800 | 56.00 | 1442 | GO | 610 | |
| 16 * | 36.0 | 814 | 36.50 | 927 | 64.00 | 1625 | GO | 880 | |
| 18 * | 38.5 | 977 | 38.98 | 990 | 71.18 | 1820 | GO | 1150 | |
| Size | L/L 1 | L2 | H | W | Weight | ||||
| RF/BW | RTJ | OPEN | RF | ||||||
| 2 | 10.5 | 267 | 11.12 | 283 | 14.57 | 370 | 8 | 200 | 28 |
| 2.5 | 11.5 | 292 | 12.12 | 308 | 18.66 | 474 | 10 | 250 | 48 |
| 3 | 12.5 | 318 | 13.12 | 333 | 17.32 | 440 | 10 | 250 | 56 |
| 4 | 14.0 | 356 | 14.62 | 371 | 20.67 | 525 | 14 | 350 | 82 |
| 6 | 17.5 | 445 | 18.12 | 460 | 24.41 | 620 | 18 | 450 | 154 |
| 8 | 22.0 | 559 | 22.62 | 575 | 35.83 | 910 | 22 | 560 | 240 |
| 10 | 24.5 | 622 | 25.12 | 638 | 37.36 | 949 | 24 | 600 | 319 |
| 12 | 28.0 | 711 | 28.62 | 727 | 40.63 | 1032 | 25 | 640 | 618 |
| 14 * | 33.0 | 838 | 33.62 | 854 | 50.59 | 1285 | GO | 630 | |
