当前位置：首页 > 产品展示 > 美标阀门

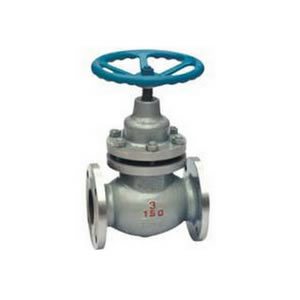

美标柱塞截止阀UJ41H

2016-08-04

美标柱塞截止阀UJ41H
美标 API柱塞阀主要连接、结构尺寸
本阀门全部采用美国国家标准 (ANSl)及美国石油学会标准(APl)的连接、结构尺寸，内件采用国际(GB)尺寸。
DN(mm)/
尺寸 (mm)		 UJ41H(Y)-150Lb　　　　　 U41SM-150Lb
1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ 21/2″ 3″ 4″ 5″ 6″ 8″ 10″ 12″ 14″ 16″
L 108 117 127 140 165 203 216 241 292 356 406 495 622 698 787 914
H 170 190 210 250 270 300 340 380 420 450 540 640 740 850 970 1100
DO 100 100 120 140 160 180 200 240 270 310 340 400 520 640 760 900
D 89 98 108 117 127 152 178 190 229 254 279 343 406 483 533 597
D1 60.5 70 79.5 89 98.5 120.5 139.5 152.5 190.5 216 241.5 298.5 362 432 476 540
g 35 43 51 64 73 92 105 127 157 186 216 270 324 381 413 470
b 10 111 12 13 15 16 18 19 24 24 26 29 31 32 35 37
Z-φd 4-15 4-15 4-15 4-15 4-15 4-19 4-19 4-19 8-19 8-22 8-22 8-22 12-25 12-25 12-29 16-29


DN(mm)/
尺寸 (mm)		 UJ41H(Y)-300Lb　　　　　　 U41SM-300Lb
1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ 21/2″ 3″ 4″ 5″ 6″ 8″ 10″ 12″ 14″ 16″
L 152 178 203 216 229 267 292 318 356 400 444 559 622 711 838 864
H 170 190 210 250 270 300 340 380 420 460 540 640 740 850 980 1100
DO 100 100 120 140 160 180 200 240 280 310 340 400 520 640 760 900
D 95 117 124 133 156 165 190 210 254 279 318 381 445 521 584 648
D1 66.5 82.5 89 98.5 114.5 127 149 168.5 200 235 270 330 387.5 451 514.5 571.5
g 35 43 51 64 73 92 105 127 157 186 216 270 324 381 413 470
b 15 16 18 19 21 23 26 29 32 35 37 42 48 51 54 58
Z-φd 4-15 4-19 4-19 4-19 4-22 8-19 8-22 8-22 8-22 8-22 12-22 12-25 16-29 16-32 20-32 20-35
