当前位置：首页 > 产品展示 > 电站阀门

API电站闸阀Z61Y

2016-08-03

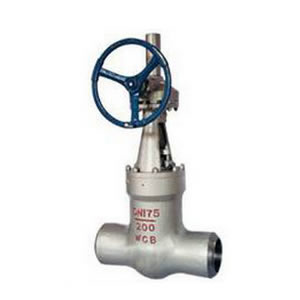

API电站闸阀Z61Y

制造验收技术标准：
制造验收技术条件按日本火力发电用阀门标准E101的规定。
阀门结构长度按E101的规定。
阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。
适用规范：
壳体材料 试用温度（℃） 适用介质
ASTM A216 WCB -29~425 蒸汽
水
油品
ASTM A217 WC1 -29~455
ASTM A217 WC6 -29~550
ASTM A217 WC9 -29~590
主要零件材料：
零件名称 材料牌号
阀体 WCB WC1 WC6 WC9
闸板 WCB WC1 WC6 WC9
阀盖 A105 A182 F1 A182 F11 A182 F22
WCB WC1 WC6 WC9
阀座 A105 15CrMoVA 12Cr1Mo1VA 12Cr1MoVA
阀杆 A182 F6 A182 F6 A182 F304 A182 F304
填料 增强柔性石墨
支架 WCB WCB WCB WCB
WC1 WC6 WC9
密封环 S软钢（增强柔性石墨） A182 F304 A182 F304
阀杆螺母 ZCuAl10Fe3或A439 D2

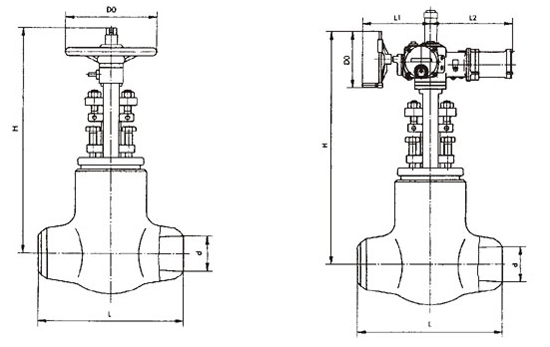

主要尺寸及重量：
规格 公称通径 外形尺寸和连接尺寸 重量（kg）
NPS DN d L H D0
Z60Y

-

1500Lb		 1/2 15 10 216/- 322 200 10.5
3/4 20 13 219/- 322 200 11.2
1 25 19 254/140 322 200 11.8
11/4 32 24 279/163 378 250 18.0
11/2 40 29 305/179 414 250 22.0
2 50 36.5 368/216 495 300 44.0
21/2 65 56 419/254 671 300 48
3 80 64 470/305 692 300 58
4 100 84 546/406 790 350 98
5 125 100 673/483 875 350 128
6 150 126 705/559 1055 400 215
8 200 158 832/711 1148 400 387

规格 公称通径 外形尺寸和连接尺寸 重量（kg）
NPS DN d L H D0
Z60Y

-

1500Lb		 1/2 15 10 264/- 322 200 13
3/4 20 13 273/- 322 200 12.7
1 25 19 308/186 322 200 12.5
11/4 32 24 349/232 378 250 21.8
11/2 40 29 384/232 414 250 29.3
2 50 36.5 451/279 495 300 55.4
21/2 65 46 508/330 639 300 70
3 80 54 587/368 680 300 90
4 100 70 671/457 805 350 142
5 125 86 794/533 965 350 191
6 150 104 914/610 1070 400 339
8 200 122 1022/762 1270 400 524

公称通径 主要外形尺寸及连接尺寸 电装型号 重量（kg）
d L H D0 L1 L2
Z960Y-150Lb
21/2 56 254 520 200 140 243 SMC-04 93
3 65 305 523 200 140 243 SMC-04 110
4 84 406 599 508 198 281 SMC-03 168
599 305 400 555 SMC-00 208
5 100 483 678 308 198 281 SMC-03 189
678 305 400 555 SMC-00 232
6 126 559 793 305 410 565 SMC-0 358
793 305 420 654 SMC-1 444
8 158 711 813 305 410 565 SMC-0 517
813 305 420 654 SMC-1 561
10 200 864 998 457 440 688 SMC-2 852
988 305 420 654 SMC-1 823
12 250 991 1141 305 420 654 SMC-1 1122
1156 457 440 688 SMC-2 1150
14 280 1067 1249 610 690 SMC-3 1765
16 318 1194 1351 610 690 SMC-3 2429
18 360 1346 1535 610 690 SMC-3 2454
1540 610 715 SMC-4 2524
20 406 1473 1726 610 690 SMC-3 3334
1731 610 715 SMC-4 3380
22 450 1600 1921 610 690 SMC-3 4409
1926 610 715 SMC-4 4648
Z960Y-2500Lb
21/2 46 330 533 508 198 332 SMC-03 143
533 200 140 243 SMC-04 116
3 54 368 549 508 198 332 SMC-03 160
549 200 140 243 SMC-04 134
4 70 457 653 508 198 332 SMC-03 251
644 305 410 565 SMC-0 294
5 86 533 760 305 400 555 SMC-00 324
774 305 400 565 SMC-0 341
6 104 610 850 305 400 555 SMC-00 479
861 305 410 565 SMC-0 564
8 130 762 847 305 410 565 SMC-0 725
860 305 420 654 SMC-1 750
10 162 914 1021 305 420 654 SMC-1 1152
1050 610 690 SMC-3 1220
12 210 1041 1125 457 440 688 SMC-2 1520
1149 610 690 SMC-3 1558
14 234 1118 1221 610 690 SMC-3 1869
16 264 1245 1390 610 690 SMC-3 2826
1395 610 715 SMC-4 3084
