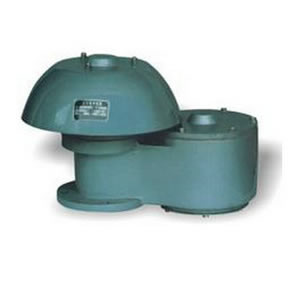

全天候防火呼吸阀QHXF-89
2016-08-03
QHXF-89型全天候防火呼吸阀是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。其阀盘结构为空气垫型膜式阀盘。
主要特点：
该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该阀具有防冻性能，适用于寒冷地区。
主要技术参数
操作压力：正压：353Pa(36mmH2O)，980Pa(100mmH20) 负压:295Pa(30mmH2O)
主要外形与法兰连接尺寸
| 规格 | 图号 |
重 量 ( Kg台） |
安装尺寸（毫米） | ||||||
| H | L | D | D1 | D2 | n | d | |||
| DN20 | QZF-50 | 25 | 360 | 362 | Ø140 | Ø110 | Ø90 | 4 | 14 |
| DN80 | QZF-80 | 40 | 445 | 513 | Ø185 | Ø150 | Ø125 | 4 | 18 |
| DN100 | QZF-100 | 47 | 445 | 513 | Ø205 | Ø170 | Ø145 | 4 | 18 |
| DN150 | QZF-150 | 71 | 610 | 640 | Ø260 | Ø225 | Ø200 | 8 | 18 |
| DN200 | QZF-200 | 98 | 700 | 770 | Ø315 | Ø280 | Ø255 | 8 | 18 |
| DN250 | QZF-250 | 130 | 828 | 918 | Ø370 | Ø335 | Ø310 | 12 | 18 |
