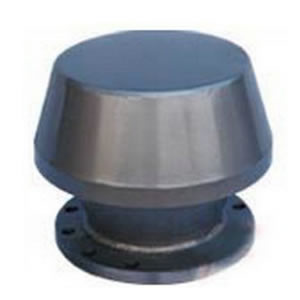

防火呼吸阀GHF-1
2016-08-03
安装
将油罐顶呼吸阀①(如图示，下同)取下，然后将挡板②折叠从接合管③送入罐④内展平,而后将固定板盘置于接合管法兰的中心位置,把静电接地线⑤垫圈压在呼吸阀连接螺栓下方,然后将呼吸阀重新安装好即可。
1、呼吸阀挡板吊装于呼吸阀与油罐的接合管下方，以减少大呼吸过程中油气外溢的损失。
2、订货时请指明名称、规格、图号。罐顶接合管实际高度n。
主要外形与法兰连接尺寸
| 规格 | 图号 | 重 量 | 安装尺寸（毫米） | |
| ( Kg/台） | A | B | ||
| DN80 | Fc1-80-00 | ≈2 | Ø198 | n＋常数 |
| DN100 | Fc1-100-00 | ≈3 | Ø228 | n＋常数 |
| DN150 | Fc1-150-00 | ≈5 | Ø318 | n＋常数 |
| DN200 | Fc1-200-00 | ≈8 | Ø438 | n＋常数 |
| DN250 | Fc1-250-00 | ≈11 | Ø546 | n＋常数 |
