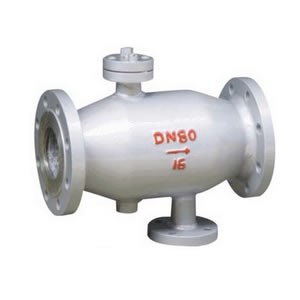

自动排污过滤器RZPG-I

2016-08-03

RZPG-I自动排污过滤器工作原理：
　　管道系统在正常工作时，管道内杂物会收集到过滤器网内排污口上，不需拆卸过滤器任何部件来排除污物，只需打开排污阀即可排污(1)在排污前先把过滤器前阀门，关小流量，(2)排污时把转向阀转向冲洗方向，水从转向阀前部进入，往过滤网外部流过，然后又从过滤网外部进入转向阀后部，杂物全部集中到排污口上，然后再打开排污阀进行排污，起到了最佳自动反冲洗过滤器全部功能。

RZPG-I自动排污过滤器主要技术参数和材料：
工作压力：1.6MPa
试验压力：2.4MPa
阀体：20#钢管　　　滤网：304

【自动冲洗排污原理】
1、工作过滤
正常工作时，水流转向阀为开启状态。需处理的水通过过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。
2、冲洗排污
正常冲洗时，水流转向阀为开启状态。当滤网截留水中的细小颗粒杂质及悬浮物达到一定数量时，将排污口上的阀门打开，即由于水流的作用将粘在过滤器收集段部分的杂质冲质冲洗直到排出水清澈为止。再关闭排污口上的阀门进入正常工作状态。
3、反冲洗排污
反冲洗时，水流转向阀为关闭状态，排污阀开启，这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层，反向从网筒外侧冲洗粘附在网孔上的杂质，达到清洁过滤网的目的。由于转向阀关闭，水经过反冲阀后流带增大，反洗效果好。

【技术参数】

壳体材质	碳钢	不锈钢
滤框滤网材质	不锈钢
密封件材质	耐油石棉、丁晴橡胶、聚四氟乙烯
工作温度(℃)	-30～380	-80～450
公称压力(MPa)	0.6～5.0 (150Lb～600Lb)
过滤精度（目/in）	10-300

RZPG-I自动排污过滤器连接尺寸：

型号	L	A	B	D	排污口 DN
RZPG-I-40	245	160	70	90	15*
RZPG-I-50	255	170	80	100	20*
RZPG-I-65	270	180	86	120	25*
RZPG-I-80	320	217	110	140	32
RZPG-I-100	350	245	128	180	40
RZPG-I-125	438	291	162	200	50
RZPG-I-150	525	335	189	230	65
RZPG-I-200	700	455	220	280	80
RZPG-I-250	875	585	255	330	100
RZPG-I-300	1050	698	294	380	125
RZPG-I-350	1200	785	331	450	150
RZPG-I-400	1400	940	378	480	150
RZPG-I-450	1550	1035	716	500	150
RZPG-I-500	1700	1140	780	580	200
RZPG-I-600	2000	1315	830	650	200
RZPG-I-700	2280	1580	915	700	200
RZPG-I-800	2500	1720	965	820	200
RZPG-I-900	2800	2000	1065	880	250
RZPG-I-1000	3120	2270	1115	920	250
ZPG-I-1100	3450	2570	1215	960	250
ZPG-I-1200	3700	2780	1275	1040	250
ZPG-I-1500	4470	3420	1510	1400	250
