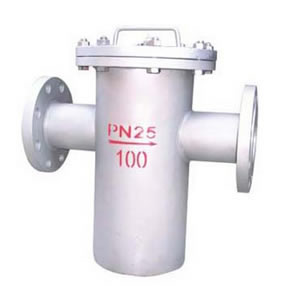

直通蓝式过滤器
2016-08-03

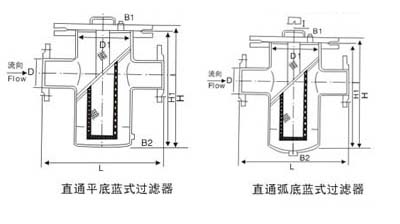

B．规格、型号及技术参数：DN25-300 PN0.6-6.4
| 型号 | 公称通径 | 外型尺寸 | 法兰标准 | 螺堵规格 | |||
| DN(mm) | L | D | H | H1 | |||
| SBL25 | 25 | 180 | 76 | 260 | 160 |
平焊法兰 （HG5010-58） 或 对焊法兰 （HG5016-58） |
ZG3/8〃 |
| SBL32 | 32 | 200 | 76 | 270 | 160 | ||
| SBL40 | 40 | 260 | 108 | 300 | 170 | ||
| SBL50 | 50 | 260 | 108 | 300 | 170 | ||
| SBL65 | 65 | 330 | 140 | 360 | 240 | ||
| SBL80 | 80 | 340 | 159 | 400 | 250 | ||
| SBL100 | 100 | 400 | 219 | 470 | 300 | ||
| SBL125 | 125 | 480 | 273 | 550 | 360 | ||
| SBL150 | 150 | 500 | 273 | 630 | 420 | ||
| SBL200 | 200 | 560 | 325 | 780 | 530 | ZG3/4〃 | |
| SBL250 | 250 | 660 | 420 | 930 | 640 | ||
| SBL300 | 300 | 750 | 450 | 1200 | 840 | ||
| SBL500 | 500 | 1080 | 700 | 1910 | 1050 | ZG1〃 | |
