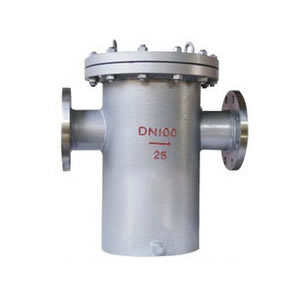

TDG型篮式过滤器

2016-08-03

产品介绍：
过滤器是工业生产中不可缺少的管道附件，安装在管道上能滤除流体中的固体杂质，保证管线设备系统正常地运行，可使流体更加纯净，获得理想的工业产品；使用一段时间后打开上盖取出象提蓝子式的过滤网，一经洗刷即可以恢复如新。因此，蓝式过滤器在石油、化工、制药、食品等行业中得到了广泛的应用，深受用户的青睐。
应用范围：
TDG型篮式过滤器适用于蒸汽、空气、煤油、水等配管中排掉锈渣及异物，用于保护阀门及管道设备。
1．化工、石化生产中的弱腐蚀性物料，如：水、氨、油品等。
2．化工生产品中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醋酸等。
3．深冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
4．轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等。
5．各种特殊工艺的高效精密过滤器等。
结构特点：
1、标准不锈钢过滤网孔径为Ф3—6，其孔径数目可供选择。
2、可选择压力表连接，过滤器盖上有凸合面钻螺纹孔以便安装压力表。
3、流通面积大、故压力损失小，安装容易维修方便。
4、A型表示平衡式，B型表示高进低出。
零件材料与工况：

Parts 零件名称	Materials 材料
Body 阀体	CarbonsteelStainlessSteeJ 碳钢、不锈钢
Gauze Filter Cap 滤网盖	CarbonsteelStainlessSteeJ 碳钢、不锈钢
Filter Core Net 滤芯网	Stainless Steel 不锈钢
Gasker 垫片	Metal graphite 金属石墨

主要尺寸及重量：

直通篮式过滤器外形尺寸 mm

公称直径DN	主要尺寸					排放□"B"	参考重量（kg）
公称直径DN	φ	L	H1	H2	H（拆卸滤网距离）	排放□"B"	参考重量（kg）
25	76	220	160	260	480	R1/2"	12
32	76	220	165	270	495		16
40	114	280	180	300	550		23
50	114	280	180	300	550		28
65	140	330	220	350	650		48
80	168	340	260	400	740		65
100	219	420	310	470	880	R3/4"	126
150	273	500	430	620	1175		248
200	325	560	530	780	1875		292
250	426	660	640	930	2170		415
300	478	750	840	1200	2690		596

高低篮式过滤器外形尺寸 mm

公称直径DN	主要尺寸						排放□"B"	参考重量（kg）
公称直径DN	φ	L	H1	H2	H3	H（拆卸滤网距离）	排放□"B"	参考重量（kg）
25	76	220	110	70	280	520	R1/2"	15
32	76	220	110	70	285	525		19
40	114	280	120	100	340	630		24
50	114	280	120	100	340	630		29
65	140	330	160	110	400	750		40
80	168	340	180	140	460	860		55
100	219	420	220	170	550	1040	R3/4"	103
150	273	500	310	220	720	1375		181
200	325	560	390	280	900	2005		303
250	426	660	480	320	1070	2320		439
300	478	750	640	400	1360	2870		625
