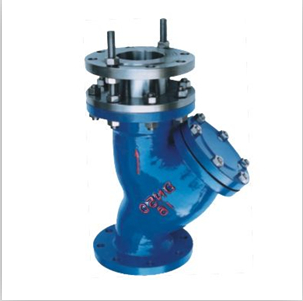

Y型（YSTF）拉杆伸缩过滤器

2016-08-03

Y型（YSTF）拉杆伸缩过滤器产品介绍：
Y型（YSTF）拉杆伸缩过滤器是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。通常安装于水力控制阀等设备的进口端，防止颗粒性杂质进入通道，造成堵塞，使阀门或其他设备失灵而不能正常使用。
Y型过滤器结构简单，流阻小，可在线排除污物而不需拆除。Y型（YSTF）拉杆伸缩过滤器还具有安装长度可调，装拆方便的特点。可根据需要设置滤网目数，通常滤网目数范围：水18～30目、蒸气40～100目、油100～480目。
Y型（YSTF）拉杆伸缩过滤器应用于：
Y型（YSTF）拉杆伸缩过滤器除了与水力控制阀配套使用外，还可单独应用于冷、热循环系统、压缩气、蒸气、油类等介质的管路需要除掉机械杂物的场合。Y型过滤器具有结构先进、阻力小、排污方便等特点。排污时打开排污阀，利用管道的压力将污物排出。用于消防、空调、给排水等。
Y型（YSTF）拉杆伸缩过滤器结构特点：

零件名称	管体	滤网	伸缩拉杆	O形圈
材料	灰铸铁或球墨铸铁铸钢	不锈钢	碳钢镀锌	丁腈橡胶

Y型（YSTF）拉杆伸缩过滤器结构图：

Y型（YSTF）拉杆伸缩过滤器主要连接尺寸：

DN	50	65	80	100	125	150	200	250	300	350	400
L	300	320	380	430	500	550	650	775	900	1025	1150
H	155	183	210	250	305	358	450	503	578	598	618
H1	195	245	295	344	415	485	602	710	815	844	872
