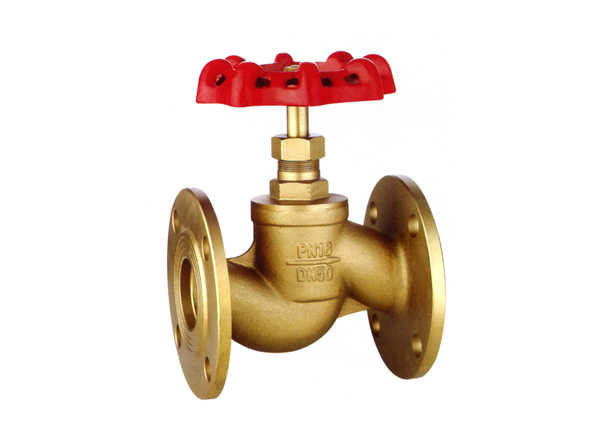

黄铜截止阀J41W
2016-08-02
黄铜截止阀是一种完全接通或切断管路的闭路阀门，它应用广泛，具有密封面无摩擦，开启高度小，单面密封，节省材料，成本低，便于维修等特点。用于管道及高炉软水的铜阀门，消除了腐蚀和不安全因素。
黄铜截止阀主要零件材料：
| 阀体 | 铸铜 |
| 阀瓣 | 铸铜 |
| 阀盖 | 铸铜 |
| 阀杆 | 0Cr18Ni9 |
| 密封圈 | 聚四氟乙烯 |
黄铜截止阀主要技术参数：
| 公称压力 | 1.0-4.0Mpa |
| 适用介质 | 水、气、油 |
| 适用温度 | 0-220℃ |
黄铜截止阀主要零件材料：
|
公称通径 DN(MM) |
外形尺寸及法兰连接尺寸(mm) | 螺栓孔数 | ||||||
| L | D | D1 | D2 | D3 | f | d | ||
| 15 | 130 | 95 | 40 | 65 | 45 | 4 | 14 | 4 |
| 20 | 150 | 105 | 51 | 75 | 55 | 4 | 14 | 4 |
| 25 | 160 | 115 | 58 | 85 | 65 | 4 | 14 | 4 |
| 32 | 190 | 135 | 66 | 100 | 78 | 4 | 18 | 4 |
| 40 | 200 | 145 | 76 | 110 | 80 | 4 | 18 | 4 |
| 50 | 230 | 160 | 88 | 125 | 100 | 4 | 18 | 8 |
| 65 | 290 | 180 | 110 | 145 | 120 | 4 | 18 | 8 |
| 80 | 310 | 195 | 121 | 160 | 135 | 4 | 18 | 8 |
| 100 | 350 | 230 | 150 | 190 | 160 | 4 | 23 | 8 |
| 125 | 400 | 270 | 175 | 220 | 188 | 4.5 | 25 | 8 |
| 150 | 480 | 300 | 204 | 250 | 218 | 4.5 | 25 | 8 |
| 200 | 600 | 375 | 260 | 320 | 282 | 4.5 | 30 | 12 |
| 300 | 850 | 510 | 364 | 450 | 408 | 4.5 | 34 | 16 |
