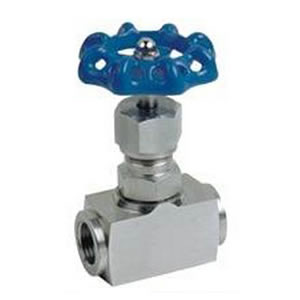

高压内螺纹针型阀J13W
2016-08-02
高压内螺纹针型阀是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。
高压内螺纹针型阀主要零件材料：
|
零件名称 Part name |
阀杆，阀盖 Stem，Bonnet |
阀杆，阀瓣 Stem，disc |
填料 Packing |
| J13W-16P |
铬镍不锈钢 Cr. Ni Stainless steel |
铬镍不锈钢 Cr. Ni Stainless steel |
聚四氟乙稀，柔性石墨 PTFE，Soft graphite |
| J13W-160、J13W-40 |
优质碳钢 High grade carbon steel |
铬不锈钢 Cr， Stainless steel |
高压内螺纹针型阀主要性能规范：
|
型号 Type |
公称压力PN Mpa | 试验压力PS (Mpa)_Test pressure | 工作压力(Mpa) Working pressure | 工作温度(OC) Working temps. | 适用介质Applicable medium | ||
|
壳体 Shell |
密封(液)Seal | 密封(气)Seal | |||||
| J13W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540OC | 液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
| J13W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J13W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425 OC | |
| J13W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
高压内螺纹针型阀主要外形及连接尺寸：
| 公称直径DN（mm） | 管螺纹G Screw thread | 尺寸 Dimension | 重量(kg)Weight | ||||
| Do | L | H | H1 | d | |||
| 6 | 1/4 | 60 | 55 | 90 | 100 | 4 | 0.63 |
| 10 | 3/8 | 60 | 60 | 92 | 102 | 5 | 0.65 |
| 15 | 1/2 | 65 | 65 | 97 | 107 | 6 | 0.8 |
| 20 | 3/4 | 8 | 80 | 109 | 121 | 8 | 1.07 |
| 25 | 1 | 100 | 90 | 122 | 132 | 10 | 1.8 |
| 32 | 11/4 | 140 | 128 | 180 | 191 | 15 | 5.0 |
| 40 | 11/2 | 160 | 148 | 200 | 215 | 18 | 7.2 |
