仪表针型阀J19H
2016-08-02

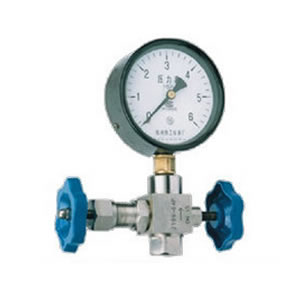

针形阀门的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。 针形阀门比其他类型的阀门能够耐受更大的压力，密封性能好，所以一般用于较小流量，较高压力的气体或者液体介质的密封。 针形阀门与压力表配合使用是最合适的了，一般的针形阀门都做成螺纹连接(当然也有法兰及其他形式的连接)。
仪表针型阀主要零件材料：
|
零件名称 Part name |
阀杆 Stem |
阀体 Body |
阀底座 Base |
填料 Packing |
填料阀盖 Packing bonnet |
手轮Handwheel |
| J19H-320-DN6 |
碳钢 Carbon steel |
铬不锈钢 Cr. Stainless steel |
聚四氟乙稀，柔性石墨 PTFE，Soft graphite |
碳钢Carbon steel |
优质碳钢 High grade carbon steel |
|
| J19W-320P-DN15 |
铬镍不锈钢 Cr. Ni Stainless stee |
铬不锈钢 Cr. Stainless steel |
铬镍不锈钢 Cr. Ni Stainless steel |
不锈钢Stainless steel | ||
|
型号 Type |
公称压力PN Mpa | 试验压力PS(Mpa)_Test pressure | 工作压力(Mpa) Working pressure | 工作温度(OC) Working temps. | 适用介质Applicable medium | ||
|
壳体 Shell |
密封(液)Seal | 密封(气)Seal | |||||
| J19H-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540OC | 液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
| J19W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425 OC | |
|
型号 Type |
公称直径 DN（mm） |
尺寸 Dimension | 重量(kg)Weight | |||||||
| L1 | Do | D2 | D1 | H | H1 | M1 | Rc | |||
| J19H-320 | 6 | 100 | 65 | 14 | 5 | 100 | 110 | M20×1.5左 | - | 1.2 |
| J19W-320P | 15 | 85 | 65 | - | - | 100 | 110 | M20×1.5 | G1/2" | 1.0 |
